Qué es este manual
Ocho técnicas de muro con tierra, cada una en dos capas que conviven en la misma ficha: una lectura general para quien está evaluando qué construir, y una referencia técnica para quien tiene que calcularlo o firmarlo.
Este manual no reemplaza al Manual del Adobe (01) ni al Manual de Sismo y Huracán en el Caribe (02) — los complementa con una mirada técnica por sistema, con ilustración propia para cada uno.
Dos preguntas que no son la misma pregunta
Cada ficha técnica distingue todo el tiempo entre dos afirmaciones que se confunden con frecuencia en la bioconstrucción: «esta técnica puede funcionar estructuralmente» (afirmación de mecánica de materiales, se sostiene con ensayos o evidencia de campo) y «esta técnica está aceptada normativamente en este país» (afirmación legal/administrativa, depende de si existe una norma vigente que la regule, y de qué tipo de norma es). Una técnica puede cumplir la primera sin cumplir la segunda — y dentro de la segunda hay grados que casi nunca se distinguen: no es lo mismo tradición constructiva, que evidencia histórica, que evidencia experimental, que recomendación técnica, que estándar técnico, que reglamento obligatorio, que solución prescriptiva dentro de un reglamento, que ruta de cumplimiento alternativa, que regulación patrimonial, que regulación municipal, que aprobación efectiva para obra nueva. Este manual usa dos ejes independientes para no mezclar esas capas.
Eje 1 — Confianza técnica
¿Qué tan sólida es la evidencia de que el mecanismo funciona, más allá de si hay una ley que lo diga?
- ALTA norma vigente o ensayo publicado con resultados numéricos.
- MEDIA literatura académica sin ensayo cuantificado directo, o principio de ingeniería bien establecido.
- BAJA tradición oral o evidencia histórica no cuantificada.
Eje 2 — Estatus normativo (regulatory_status)
¿Qué tipo exacto de documento la respalda, y para qué la habilita? Nunca se mezcla con el eje técnico.
- NATIONAL_REGULATION — reglamento nacional obligatorio.
- NATIONAL_STANDARD — norma técnica nacional vigente (puede ser obligatoria o referenciada por un reglamento).
- ACCEPTABLE_SOLUTION — vía de cumplimiento aceptada dentro de un reglamento (no es el reglamento en sí).
- COMPLIANCE_PATHWAY — ruta de cumplimiento alternativa (p. ej. diseño específico de ingeniería fuera de límites prescriptivos).
- NATIONAL_GUIDANCE — documento técnico nacional, no obligatorio (cartillas, guías).
- LOCAL_REGULATION — ordenanza municipal o provincial, no nacional.
- ACADEMIC_REFERENCE — sin norma, respaldo académico o de investigación.
- UNCONFIRMED — sin norma ni fuente sólida identificada para esta técnica en este país.

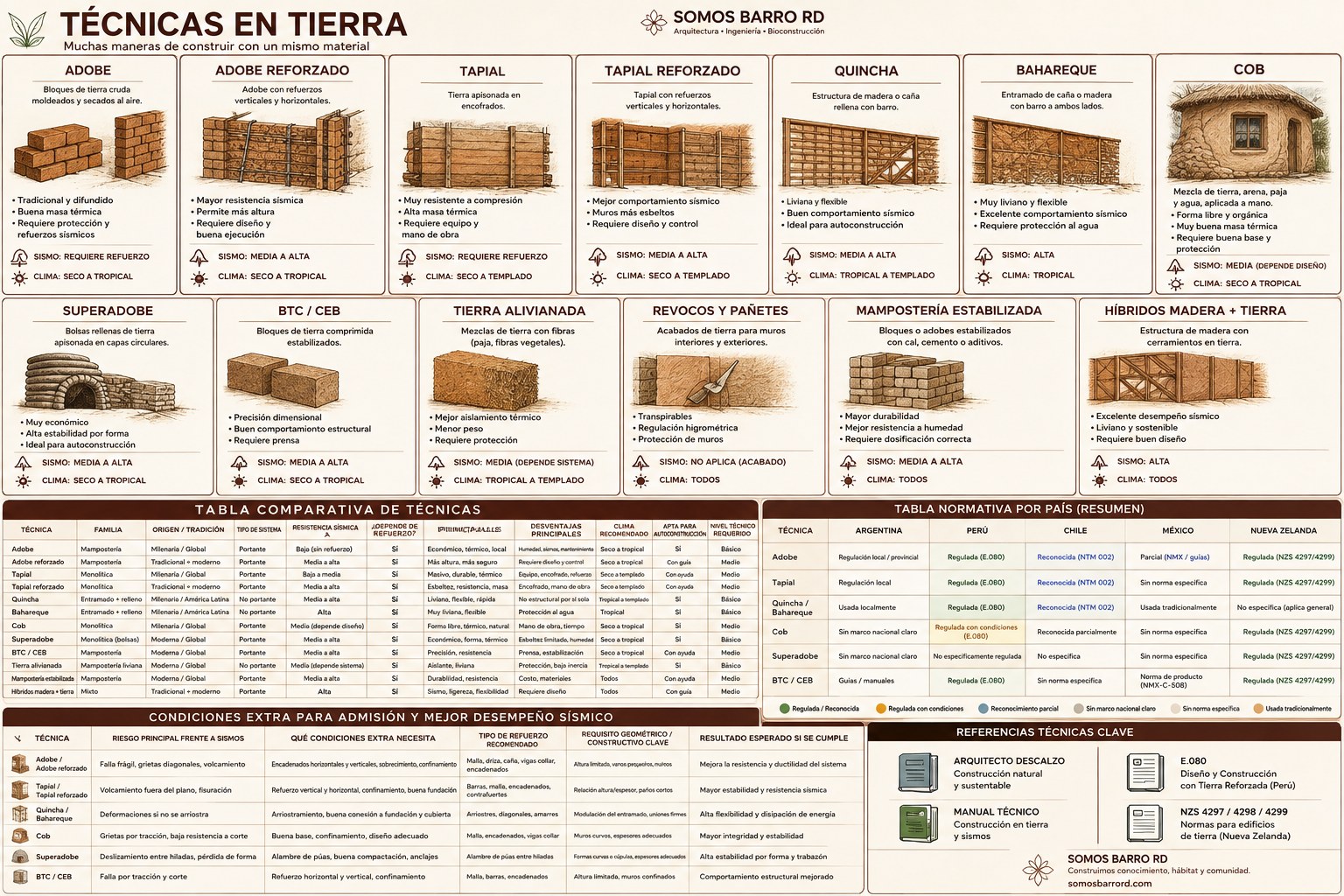

Panorama general
Las ocho técnicas de este manual en una sola imagen, antes de entrar ficha por ficha.
Explorá las técnicas
Ocho tarjetas, ordenadas por prioridad para República Dominicana primero, el resto después. Cada ficha completa está más abajo.
Quincha
Barro como revestimiento sobre esqueleto de madera/caña.
Baja masa, alta ductilidad
Bahareque / Tejemaní
Mismo principio que la quincha; punto débil en las conexiones.
Baja masa, alta ductilidad
Adobe
Bloques secados al sol. Frágil crudo, dúctil reforzado.
Requiere refuerzo
Tapial / Tierra apisonada
Compactado por capas. Junta entre tongadas: punto crítico.
Requiere refuerzo

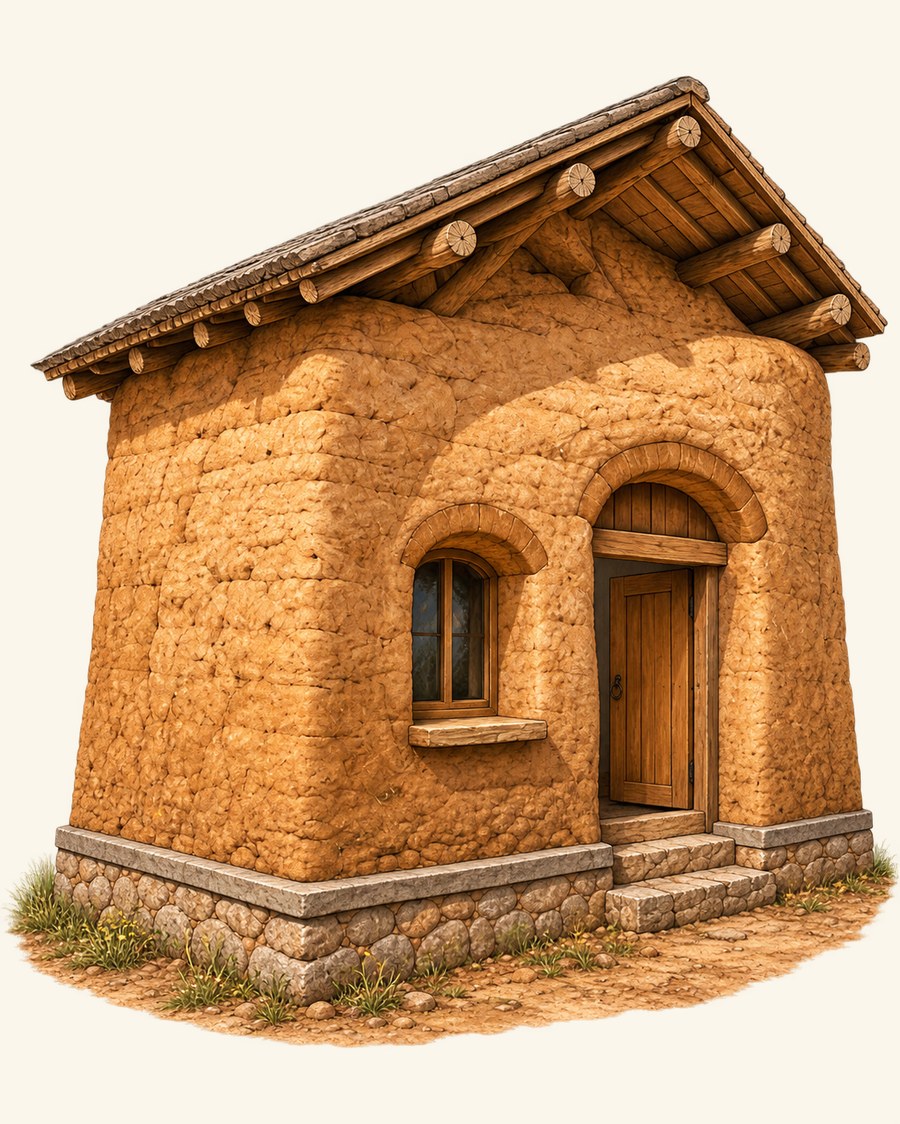

Cob
Moldeado a mano, sin encofrado, fibra vegetal integrada.
Depende del diseño

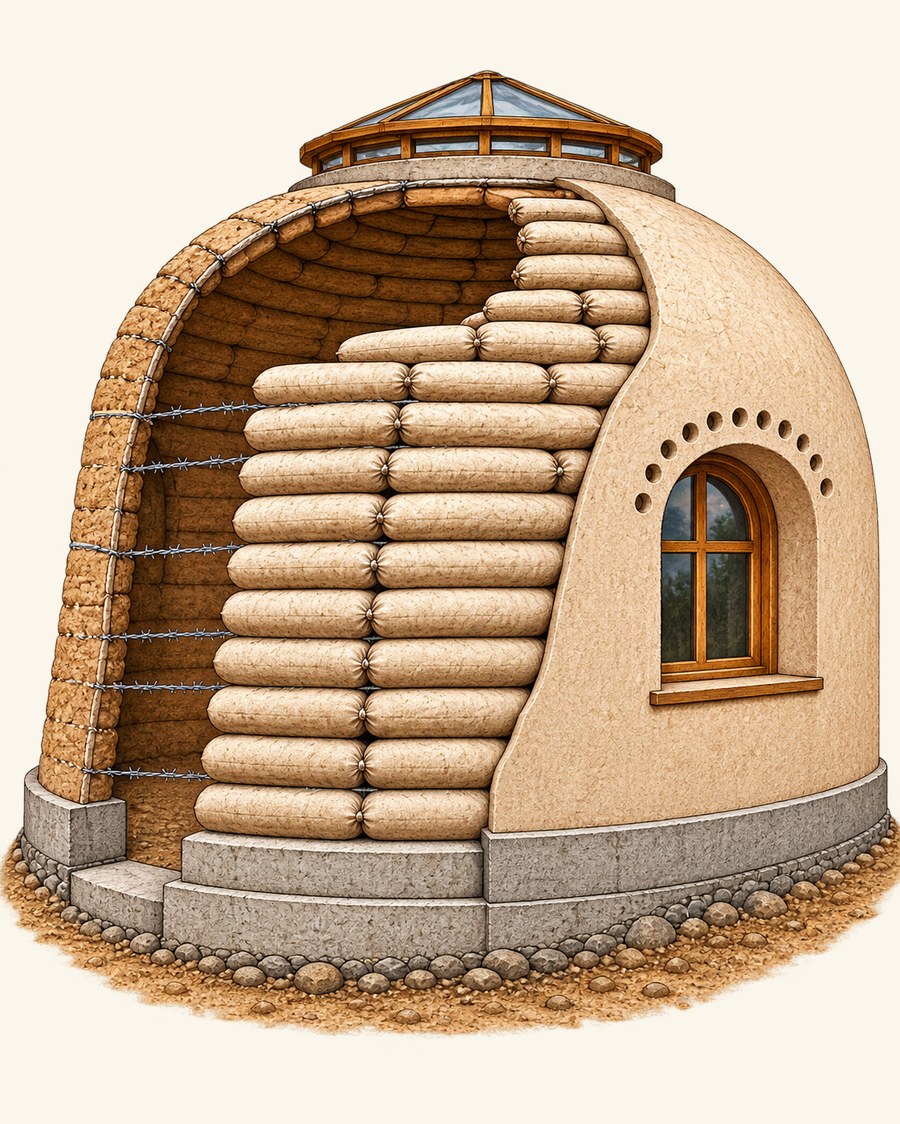

Superadobe
Funciona en cúpula/bóveda — no en esquina recta.
Depende de la geometría

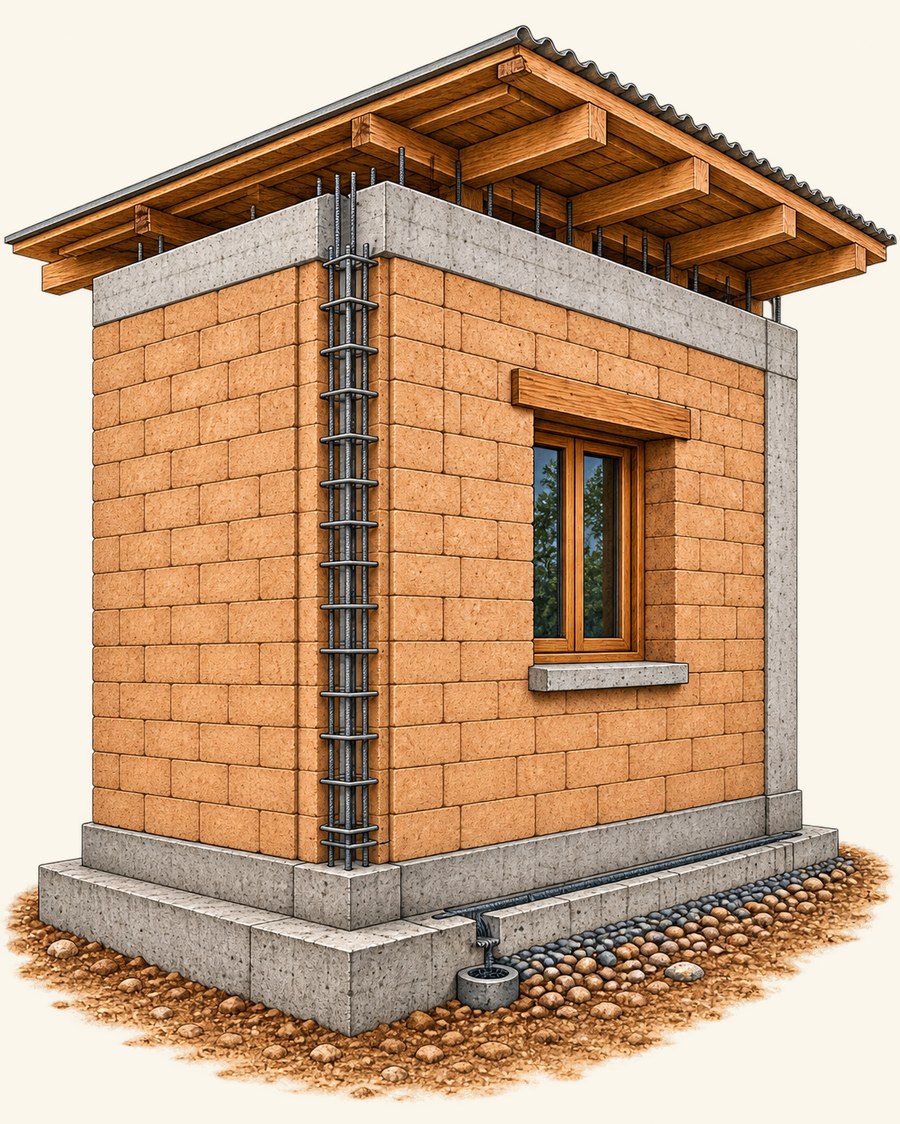

BTC / CEB
Bloque más uniforme que el adobe; frágil sin confinar.
Requiere confinamiento

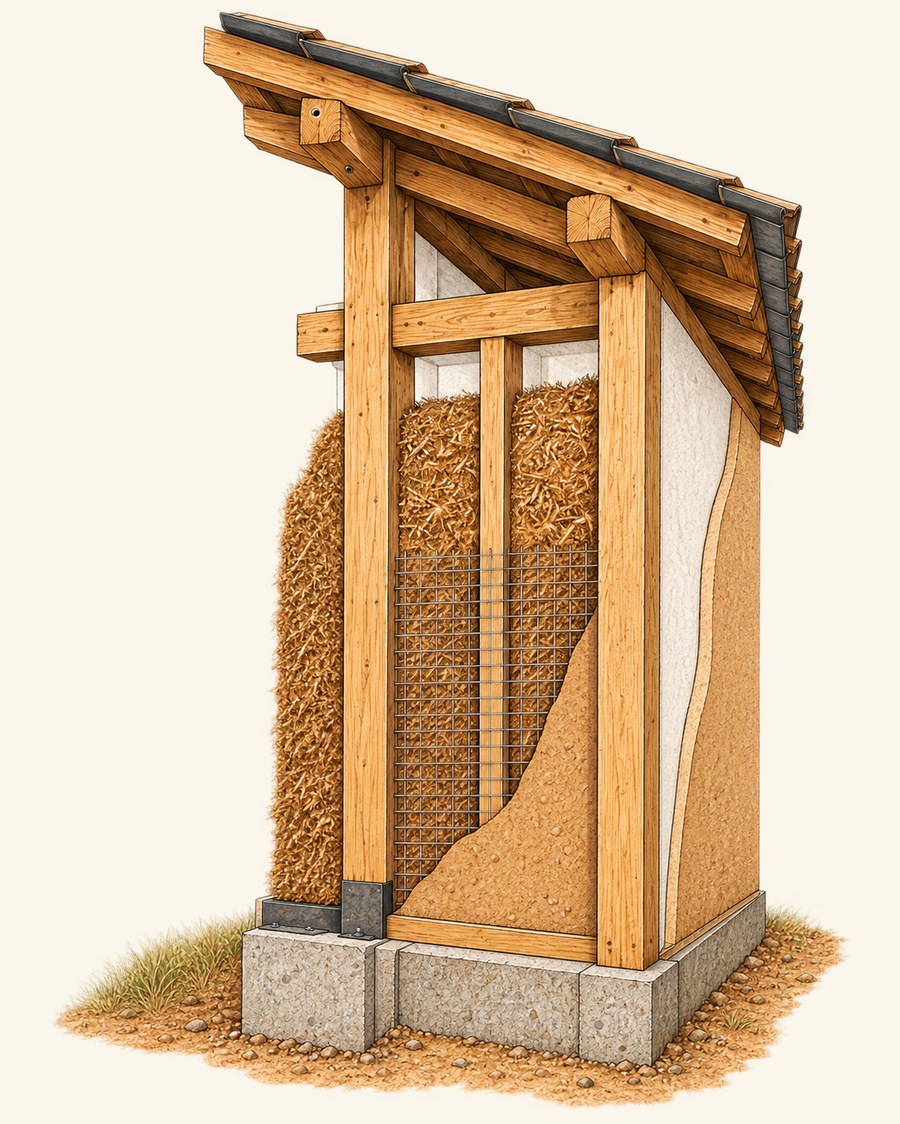

Tierra alivianada
Aislamiento dentro de un entramado que resiste por otro lado.
No estructural¿Qué técnica para qué región?
Una orientación de partida, no una recomendación cerrada — el desempeño real de un muro nunca se evalúa aislado de la cubierta, la fundación, la geometría del edificio y el drenaje del terreno.
| Técnica | Caribe húmedo | Clima seco / árido | Templado | Frío | Zona sísmica alta | Zona de huracanes |
|---|---|---|---|---|---|---|
| Adobe reforzado | Posible con protección | Favorable | Favorable | Depende del diseño | Depende del diseño | Requiere precauciones importantes |
| Quincha | Favorable | Favorable | Favorable | Depende del diseño | Favorable | Depende del diseño |
| Bahareque / Tejemaní | Favorable | Favorable | Favorable | Depende del diseño | Favorable | Depende del diseño |
| Tapial reforzado | Requiere precauciones importantes | Favorable | Favorable | Depende del diseño | Depende del diseño | Requiere precauciones importantes |
| Cob | Posible con protección | Favorable | Favorable | Depende del diseño | Requiere precauciones importantes | Requiere precauciones importantes |
| Superadobe | Posible con protección | Favorable | Favorable | No evaluado | Depende de la geometría | Depende de la geometría |
| BTC / CEB confinado | Posible con protección | Favorable | Favorable | Depende del diseño | Depende del diseño | Requiere precauciones importantes |
| Tierra alivianada | Favorable (relleno, no estructura) | Favorable | Favorable | Favorable | No aplica (no estructural) | No aplica (no estructural) |
Factores específicos del Caribe húmedo (contexto de Somos Barro RD)
- Humedad relativa alta y lluvia intensa: exige aleros generosos, sobrecimiento con barrera capilar y protección del pie de muro — sin eso, cualquier técnica de tierra cruda sufre erosión acelerada, tenga o no buen comportamiento sísmico.
- Riesgo sísmico presente pero no dominante frente al huracán: la cubierta y su anclaje al muro (para no volar) compiten en importancia con el refuerzo antisísmico del muro mismo.
- Suelo variable en la isla: ningún dato de este manual reemplaza un estudio de suelo local — la aptitud de la tierra para tapial o BTC depende de su granulometría, no solo del clima.
- El sistema de muro nunca se evalúa aislado: geometría en planta, continuidad muro-cubierta-fundación y drenaje perimetral determinan tanto o más que la técnica de muro elegida.
De las ocho técnicas, este manual recomienda dos primero, en este orden, y por eso van primero en la sección siguiente:
- 1ª opción — Quincha: baja masa (menos fuerza sísmica inercial), alta ductilidad, favorable en las seis columnas de la tabla de arriba, y no depende de un sistema de refuerzo estructural pesado (geomalla, confinamiento de concreto) para comportarse bien.
- 2ª opción — Bahareque / Tejemaní: mismo principio y las mismas ventajas que la quincha, con la mejor evidencia experimental de las ocho técnicas — y es, además, la técnica vernácula ya presente en la tradición constructiva dominicana (el tejemaní), lo que la vuelve la vía más directa para tecnificar algo que ya se construye en el país.
Adobe, tapial y BTC no quedan descartados — funcionan bien reforzados y tienen más desarrollo normativo internacional — pero para el contexto de Somos Barro RD (clima húmedo, riesgo de huracán, mano de obra y materiales disponibles) quincha y bahareque/tejemaní son el punto de partida recomendado. Por eso van primero en «Explorá las técnicas» y en las fichas siguientes.

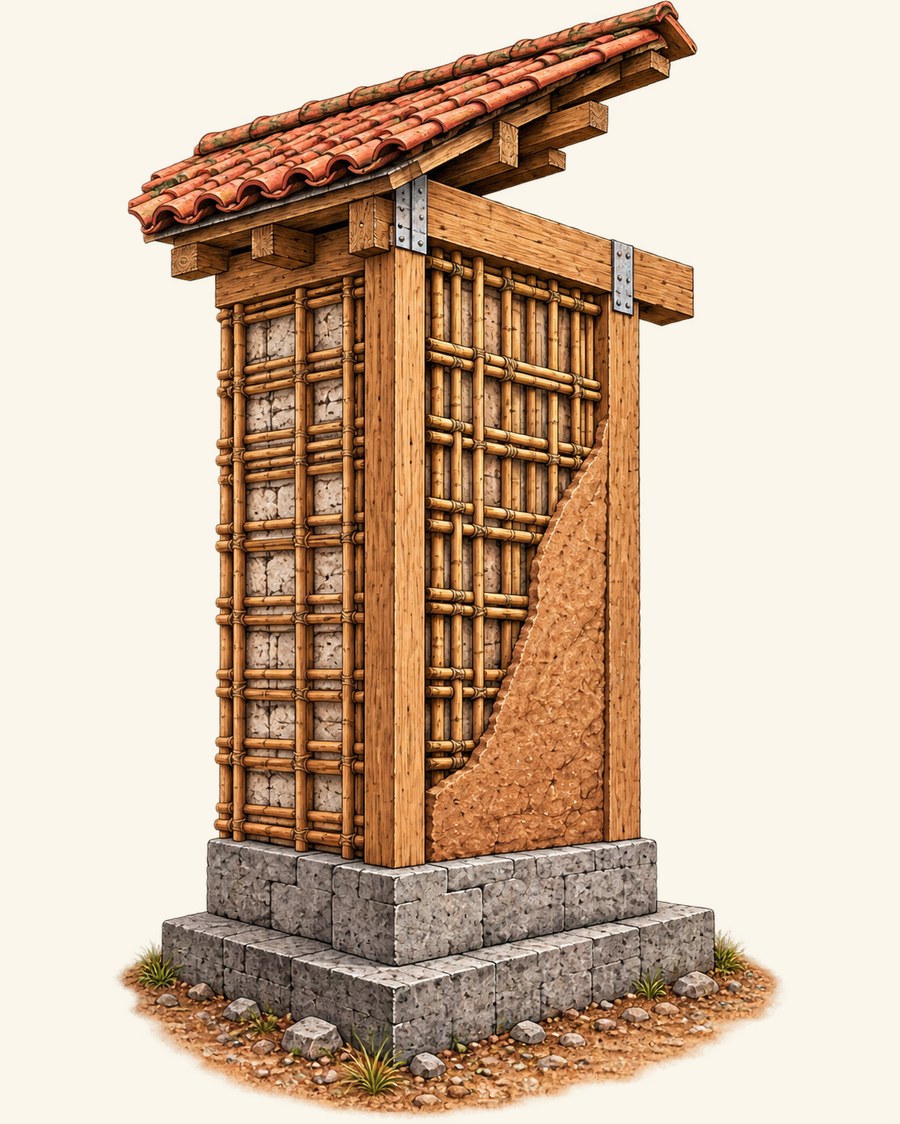

Quincha
1ª opción recomendada por este manual para República Dominicana — ver por qué en la sección 4
Entramado de caña y madera revestido en barro — la técnica prehispánica de la costa del Perú, y la primera de las dos (junto al bahareque) que este manual recomienda tecnificar como base para RD.
El barro es revestimiento, no estructura — quien resiste la carga vertical y lateral es el esqueleto de madera y/o caña. Es la razón por la que la sección de comportamiento sísmico de abajo habla en términos de estructura liviana aporticada, no de mecánica de muros macizos.
Referencia técnica para arquitectos e ingenieros
Confianza técnica: MEDIA Confianza normativa: UNCONFIRMED (no regulada por ninguna de las normas relevadas en este manual)
| Sistema resistente | Entramado de madera y/o caña que resiste las cargas verticales y laterales; el barro cumple función térmica y de cerramiento, no estructural. |
| Peso / masa relativa | Baja — reducción estimada en torno al 80% frente a un muro macizo equivalente, cifra que corresponde propiamente al bahareque/tejemaní (mismo principio constructivo) y se traslada aquí por analogía de sistema, no por ensayo propio de quincha. |
| Ductilidad | Alta, heredada de la madera/caña del entramado. |
| Otros campos (esbeltez, vanos, cimentación, ensayo de materiales) | Sin dato normativo específico — ningún país de los cinco relevados regula la quincha como sistema estructural independiente. |
Comportamiento sísmico
El mecanismo es el de cualquier estructura liviana aporticada: baja masa (menos fuerza inercial, F = m·a) y alta ductilidad del entramado, que disipa energía por deformación en vez de fractura frágil. Es evidencia histórica, no un ensayo de laboratorio moderno: tras el terremoto de Lima de 1746, la quincha fue promovida activamente por la comisión técnica virreinal para la reconstrucción, y hay testimonios de propietarios de la época afirmando que los altos ya construidos en quincha «no solamente habían resistido terremotos, sino que en realidad estabilizaban toda la construcción» — aunque las mismas fuentes registran que las autoridades municipales cuestionaban esa afirmación. No se identificó un ensayo de laboratorio contemporáneo específico de quincha entre las fuentes de este manual.
Refuerzos y criterios de diseño
REFUERZO TRADICIONAL (no hay norma, por lo tanto no hay «exigido»): entramado de madera con arriostres diagonales y amarres con soga o alambre en los nudos, revestido con barro aplicado sobre caña tejida — el mismo principio que el bahareque de la ficha siguiente.
Referencias principales
«La arquitectura y las secuelas del terremoto de Lima de 1746», Revista Histórica, Pontificia Universidad Católica del Perú.

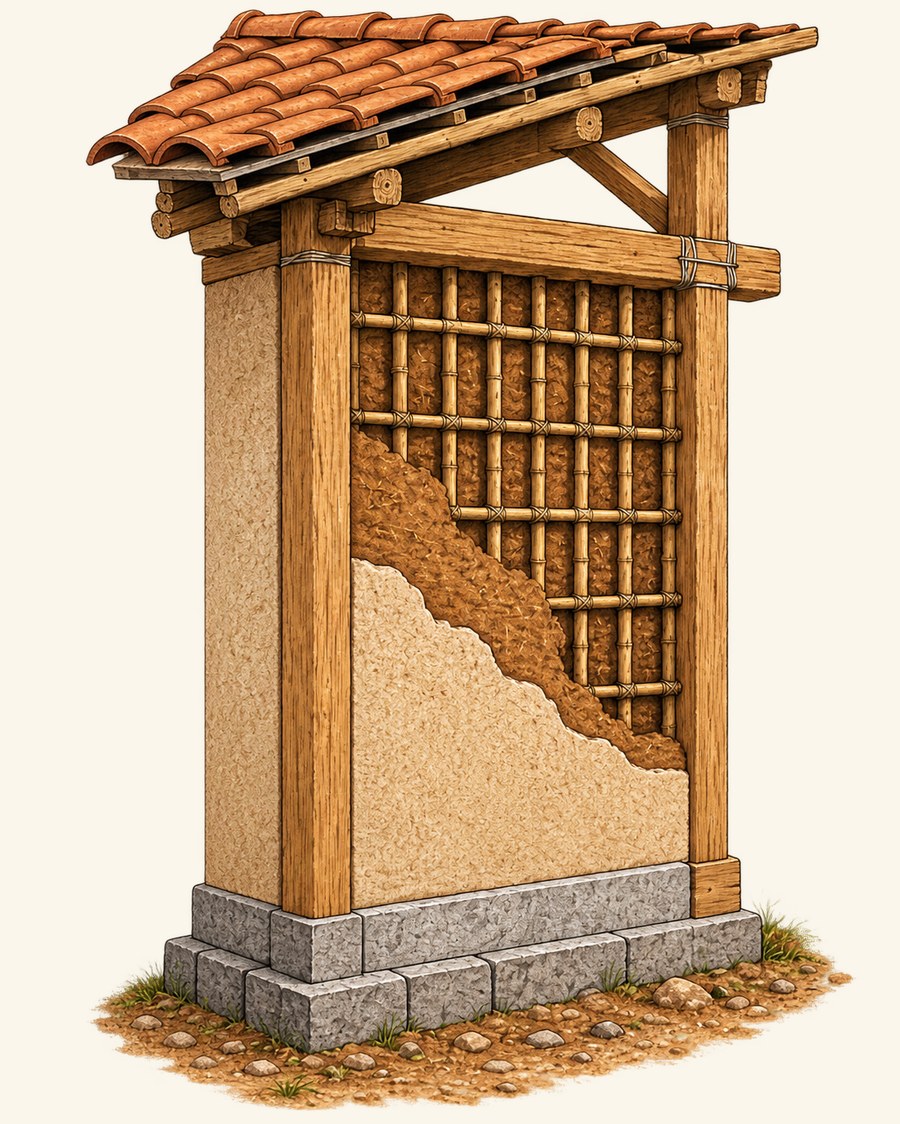

Bahareque / Tejemaní
2ª opción recomendada por este manual para República Dominicana — ver por qué en la sección 4
Mismo principio que la quincha, con la mejor evidencia experimental reciente de las ocho técnicas de este manual — y la técnica vernácula que ya existe en RD como tejemaní. Un caso donde además conviene ser preciso: no es que «el bahareque» no esté reconocido por ningún código. Una de sus variantes sí lo está.
Sincretismo indígena–africano–español en el Caribe; el tejemaní es la variante vernácula dominicana del mismo principio. Tiras de madera como soporte, barro mezclado con fibra vegetal (paja, pasto) como relleno no estructural.
Referencia técnica para arquitectos e ingenieros
Confianza técnica: MEDIA Estatus normativo: depende de la variante — ver punto siguiente
| Sistema resistente | Igual principio que la quincha: tiras o entramado de madera/caña/guadua como soporte estructural; el barro (bahareque tradicional) o el mortero de cemento (bahareque encementado) es el revestimiento del entramado, no el elemento portante. |
| Peso / masa relativa | Reducción de hasta ~80% frente a un muro macizo equivalente (dato de la fuente citada sobre bahareque tradicional, sin desglose de metodología en el extracto disponible). |
| Punto débil identificado (bahareque tradicional) | Las conexiones, no los elementos estructurales — en los ensayos de Javeriana, las fallas se concentraron en las uniones clavadas. |
| Definición normativa (NSR-10, Colombia, Título E.7) | «Bahareque encementado»: muros formados por entramado de madera o guadua, recubierto con mortero de cemento — sistema estructural formal para edificaciones de 1 y 2 pisos. |
Comportamiento sísmico
Iván Otálvaro (Pontificia Universidad Javeriana Cali) lideró una investigación de cinco años que sometió módulos de bahareque tradicional a actuadores hidráulicos en el laboratorio estructural de Bogotá, simulando sismos de alta magnitud. Los módulos «soportaron bien los niveles de esfuerzo», y Daniel Ruiz (Javeriana Bogotá) confirmó que los sistemas «respondieron adecuadamente» incluso en escenarios de alto desplazamiento, sin llegar al colapso. Las fallas registradas se concentraron en las conexiones clavadas, no en los elementos estructurales — mismo tipo de mecanismo liviano-aporticado que la quincha: baja masa, alta ductilidad del entramado.
Refuerzos y criterios de diseño
- REFUERZO TRADICIONAL (bahareque/tejemaní): entramado de caña tejida o listones de madera, con amarres de fibra natural o clavos.
- REFUERZO RECOMENDADO PERO NO EXIGIDO (bahareque/tejemaní): mejora de las conexiones madera-madera más allá del clavado simple — es el punto de falla documentado en el ensayo citado, sin norma que lo exija porque no hay norma que regule el sistema tradicional como tal.
- EXIGIDO POR NORMA (bahareque encementado, Colombia, NSR-10 Título E.7–E.9): entramado de guadua o madera, diagonales de arriostramiento, malla de refuerzo del mortero, y continuidad especificada en detalle con entrepisos (Título E.8) y cubierta (Título E.9) — un sistema constructivo completo, no solo un tipo de muro.
Situación normativa por variante
Referencias principales
Otálvaro, I.; Ruiz, D. — investigación sobre desempeño sísmico del bahareque, Pontificia Universidad Javeriana (Cali/Bogotá) · NSR-10, Título E — Casas de uno y dos pisos, Colombia, Capítulos E.7/E.8/E.9 (bahareque encementado).

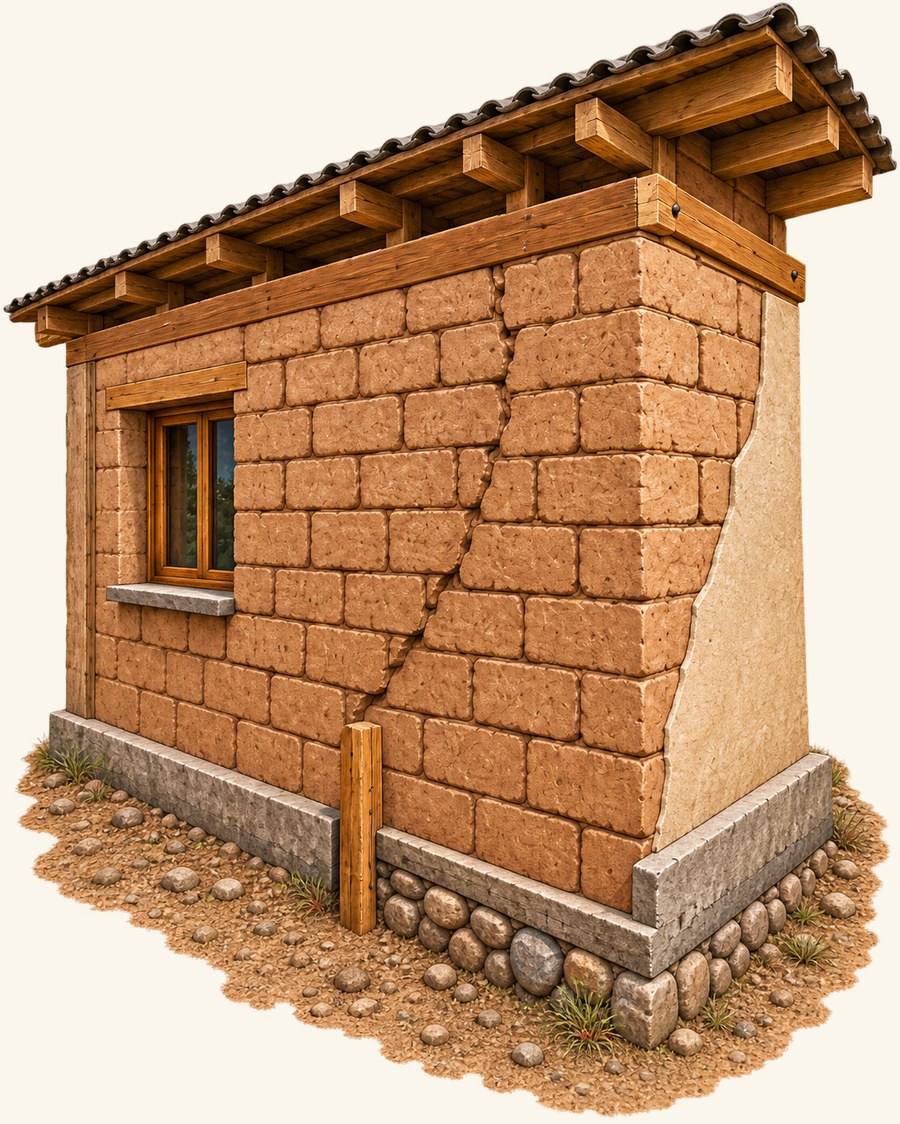

Adobe
No es que «el adobe» sea bueno o malo para sismo. Es adobe tradicional + geometría + conexiones + refuerzo + cubierta + fundación → adobe reforzado. La técnica más extendida del mundo, en sus dos versiones.
Bloques de tierra secados al sol, unidos con mortero de barro — tecnología neolítica del Medio Oriente (~8000 a.C.), también autóctona en los Andes y Mesoamérica precolombinos. La grieta diagonal de la imagen no es un defecto de fabricación: es uno de los mecanismos de falla característicos del adobe sin refuerzo ante un sismo, desarrollados en el punto A de esta ficha.
La diferencia entre «adobe tradicional/no reforzado» y «adobe reforzado» no es el material — es si el muro tiene refuerzo interno en dos direcciones y continuidad con cimentación y cubierta. Sin eso, ninguna calidad de bloque cambia el resultado.
Cómo trabaja
Confianza técnica: ALTA Estatus normativo: varía por país — ver tabla de la sección 14
Muro portante macizo unido con mortero de barro. Resiste bien la compresión (el peso propio y las cargas verticales), como cualquier mampostería. No tiene ningún elemento que resista tracción — ni el bloque ni el mortero de barro la resisten de forma apreciable — y no tiene continuidad garantizada entre un muro y el perpendicular a menos que el aparejo de las hiladas la genere deliberadamente en la esquina.
¿Cómo falla un muro de adobe no reforzado?
La frase correcta no es «el adobe no resiste sismos» — es esta: el adobe no reforzado presenta mecanismos de falla frágiles particularmente peligrosos cuando no existe continuidad estructural entre muros, cimentación y cubierta. El material en sí resiste compresión razonablemente bien; lo que falla es la ausencia de un sistema que mantenga esa masa trabajando en conjunto una vez que aparece la primera grieta. Nueve mecanismos documentados, de los más frecuentes a los más severos:
- 1. Agrietamiento diagonal por corte en el paño — el clásico patrón en X, por esfuerzo cortante en el plano del muro que el mortero de barro no puede resistir.
- 2. Separación de esquinas — sin refuerzo que cosa la unión, los dos muros perpendiculares empiezan a moverse de forma independiente ante el sismo.
- 3. Vuelco fuera de plano — una vez separado de sus muros transversales, un paño largo y esbelto se comporta como una placa libre y vuelca hacia afuera o hacia adentro.
- 4. Colapso del tímpano superior / encuentro con cubierta — sin viga collar que distribuya el empuje de la cubierta, la parte alta del muro (la más esbelta) es la primera en desprenderse.
- 5. Desprendimiento de esquina superior — combinación de los mecanismos 2 y 4: la esquina alta, doblemente débil, cae como bloque independiente.
- 6. Trituración de la base por humedad ascendente — un sobrecimiento insuficiente permite que la humedad debilite el adobe justo donde la carga vertical es mayor, antes incluso de que ocurra el sismo.
- 7. Golpeteo (pounding) entre construcciones adyacentes — sin junta sísmica, dos volúmenes que oscilan a distinto ritmo se golpean y concentran daño en el punto de contacto.
- 8. Falla progresiva por acumulación — grietas menores no reparadas de sismos previos reducen la sección resistente y anticipan el colapso en el siguiente evento.
- 9. Colapso frágil súbito, sin aviso — el resultado final cuando varios de los mecanismos anteriores ocurren juntos y no hay ningún elemento dúctil que redistribuya el esfuerzo: la falla no avisa con deformación visible antes de ocurrir, a diferencia de un sistema reforzado.
Geometría favorable vs. desfavorable
«Planta cuadrada» no es la regla — es una simplificación. La lógica real combina cuatro factores: regularidad (la planta no cambia bruscamente de forma), simetría (la rigidez se reparte parecido en ambas direcciones), continuidad (los muros no se interrumpen sin traba hasta la cimentación y la cubierta) y presencia de muros transversales a intervalos regulares que arriostren a los muros largos. Una planta cuadrada suele cumplir estos cuatro factores por accidente de su forma — pero una planta rectangular alargada con buenos muros transversales puede comportarse mejor que un cuadrado con una abertura grande y descentrada.
Favorable
- Planta regular y simétrica en ambas direcciones.
- Muros transversales a intervalos regulares (arriostran a los muros largos).
- Buena densidad de muro por dirección — no solo dos muros cargando todo el sismo de esa dirección.
- Aberturas pequeñas, centradas, alejadas de las esquinas.
- Esquinas bien trabadas en el aparejo (hiladas alternadas, no solo apoyadas a tope).
- Esbeltez de muro (H/espesor) dentro de límites conservadores.
Desfavorable
- Plantas en L, T o U sin refuerzo específico en el quiebre.
- Muros muy largos sin ningún muro transversal que los arriostre.
- Aberturas grandes cerca de una esquina.
- Asimetría marcada de rigidez entre una dirección y la otra (un lado lleno de muro, el otro lleno de vanos).
- Muros de un solo paño sin continuidad hacia un muro perpendicular.
- Altura de piso excesiva respecto al espesor del muro.
Situación normativa — adobe sin refuerzo
Qué cambia con el refuerzo
El refuerzo no vuelve al adobe «resistente a tracción» — sigue sin serlo. Lo que hace es darle al conjunto un sistema que trabaja después de que el material fisura. Siete objetivos explícitos, no uno solo:
- Mantener unidos los paños una vez que aparece la primera fisura.
- Impedir la separación de esquinas entre muros perpendiculares.
- Impedir el vuelco fuera de plano de los paños.
- Controlar el ancho de grieta en vez de dejar que crezca sin límite.
- Redistribuir esfuerzos desde el punto de falla hacia el resto del sistema.
- Evitar el colapso frágil — convertir una falla súbita en una falla progresiva y visible.
- Permitir la evacuación — el objetivo último de todo lo anterior: dar tiempo, no solo evitar daño material.
Confianza técnica: ALTA Estatus normativo: NATIONAL_STANDARD en Perú (E.080) — ver estatus por país en la sección 14
| Filosofía de diseño (E.080, art. 1.2, Perú) | Tres niveles de desempeño: sismo leve (fisuras admisibles), sismo moderado (fisuras controladas por refuerzo, reparable), sismo fuerte (daño controlado, prohibiendo falla frágil o colapso). |
| Refuerzo obligatorio (E.080, art. 6.10, Perú) | Horizontal y vertical en dos direcciones — no se admite refuerzo en una sola dirección. Geomalla: abertura máxima 50 mm, tracción mínima 3.5 kN/m con 2% de elongación, conexiones cada 0.30 m máximo. |
| Viga collar (E.080, art. 6.7, Perú) | Mínimo una por muro, fijada a los refuerzos verticales, en madera, caña u otro material compatible. |
| Esbeltez (E.080, art. 6, Perú) | Vertical (H/espesor): máximo 6, excepcionalmente 8. Horizontal (L/espesor): máximo 10. Espesor mínimo de muro: 0.40 m. |
| Altura / zonificación (E.080, art. 4.2, Perú) | Máximo 1 piso en zonas sísmicas 3 y 4; máximo 2 pisos en zonas 1 y 2. |
| Densidad (NZS 4299:2024, «adobe brick») | 800–1900 kg/m³, dentro del rango 800–2200 kg/m³ que cubre la norma neozelandesa para los cuatro sistemas de tierra que regula. Ver ficha de tapial para el detalle de las tres configuraciones de refuerzo de esa norma. |
| Cimentación / sobrecimiento (E.080, art. 7, Perú) | Cimiento ≥0.60 m de profundidad y ancho; sobrecimiento ≥0.30 m de elevación y ≥0.40 m de ancho. |
| Ensayo de materiales (E.080, art. 8, Perú) | Compresión de la tierra ≥1.0 MPa; tracción indirecta ≥0.08 MPa; compresión de muretes ≥0.6 MPa; tracción diagonal de muretes ≥0.025 MPa. Coeficiente de seguridad: 2.5 con ensayos, 3 sin ensayos. |
Comportamiento sísmico del sistema reforzado
El refuerzo horizontal y vertical cose la unión entre muros perpendiculares y limita el desplazamiento una vez que el muro fisura, convirtiendo el conjunto de mecanismos de falla frágil descritos en el punto A en una falla dúctil y progresiva — es el objetivo explícito de la norma peruana, y el principio común a las siete categorías de refuerzo siguientes.
Categorías de refuerzo
Siete estrategias documentadas, no intercambiables entre sí — un proyecto real suele combinar varias, nunca solo una.
A. Geomalla / malla sintética. EXIGIDO POR NORMA (Perú) — cosida en dos direcciones sobre ambas caras del muro, con conexiones pasantes cada 0.30 m según E.080 art. 6.10. Es el refuerzo con más respaldo normativo directo de los cinco países relevados.
B. Malla metálica / electrosoldada. DOCUMENTADO — CENAPRED, México — la cartilla oficial de refuerzo para vivienda rural de autoconstrucción (CENAPRED, «Cartilla breve para refuerzo de la vivienda rural de autoconstrucción contra sismo y viento») especifica malla de gallinero calibre 20 o malla electrosoldada 6×6-10/10, grapada o amarrada cada 30 cm, cubriendo el muro completo. Es una recomendación de rehabilitación de vivienda existente, no un reglamento de diseño para obra nueva — ver distinción en la tabla de México, sección 14.
C. Refuerzo tradicional (caña, madera, sogas). TRADICIONAL, NO NECESARIAMENTE NORMATIVO — caña chancada horizontal y caña entera de ~25 mm vertical, variante de origen andino que la norma peruana formalizó dentro de su articulado; en otros países la misma técnica se practica sin que exista una norma que la regule como tal.
D. Confinamiento (castillos y dala/viga collar de concreto). DOCUMENTADO — CENAPRED, México — columnas de confinamiento («castillos») cada 4 m como máximo, con al menos una en cada esquina, unidas por una dala superior con dentellones de anclaje al muro. La cartilla CENAPRED es explícita: reforzar una sola esquina no sirve — el sistema funciona por continuidad perimetral, no por refuerzos puntuales.
E. Contrafuertes. Clasificación por fuente: TRADICIONAL en construcción vernácula andina y mesoamericana (masa adicional en la base de muros largos); RECOMENDADO en guías de rehabilitación como refuerzo pasivo cuando no es viable intervenir el muro completo; no se identificó un ensayo cuantificado específico de contrafuertes entre las fuentes de este manual, y ninguna de las normas relevadas los EXIGE como requisito.
F. Viga collar. EXIGIDO POR NORMA (Perú, E.080 art. 6.7) — mínimo una por muro, fijada a los refuerzos verticales, en madera, caña u otro material compatible; es el elemento que conecta el refuerzo de muro con la cubierta y evita el mecanismo de falla nº4 del punto A.
G. Cimentación y sobrecimiento. EXIGIDO POR NORMA (Perú, E.080 art. 7) — cimiento ≥0.60 m de profundidad y ancho, sobrecimiento ≥0.30 m de elevación y ≥0.40 m de ancho; función doble, estructural (base del sistema confinado) y de protección contra humedad ascendente (mecanismo de falla nº6).
Referencias principales
Norma E.080 (2017), Perú — Ministerio de Vivienda, Construcción y Saneamiento · NZS 4299:2024, Nueva Zelanda — Standards New Zealand · Blondet, Villa García & Brzev (2003), Earthquake Resistant Construction of Adobe Buildings, PUCP/EERI · CENAPRED, Cartilla breve para refuerzo de la vivienda rural de autoconstrucción contra sismo y viento, México (3ª reimpresión 2010, versión electrónica 2014).
adobe-no-reforzado-falla.jpg — diagrama técnico de los nueve mecanismos de falla del punto A. Se incorporará cuando esté disponible el render; mientras tanto, esta ficha se apoya en el texto y en la imagen de cabecera.
adobe-geometria-sismo.jpg — planta comparativa de geometría favorable vs. desfavorable descrita arriba.
adobe-refuerzos.jpg — corte axonométrico con las siete categorías de refuerzo (A–G) señaladas sobre un mismo muro.

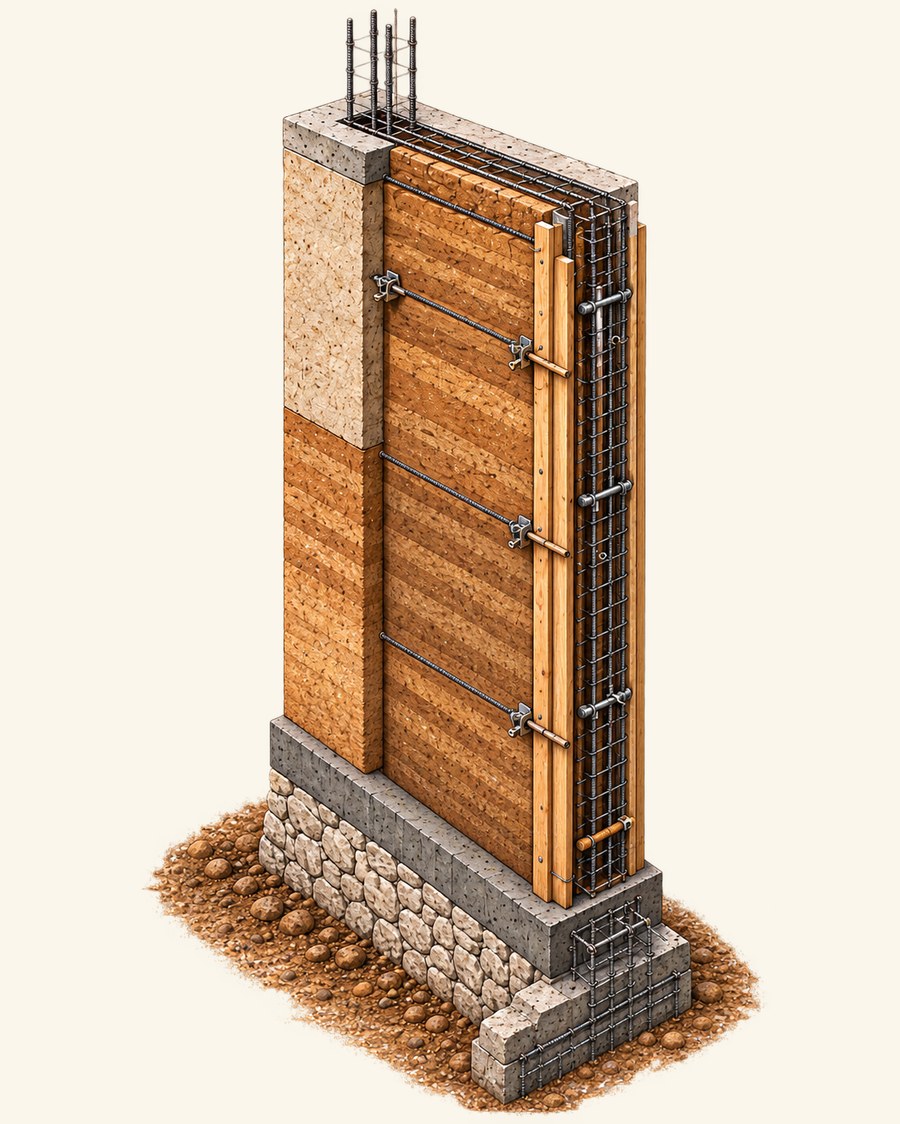

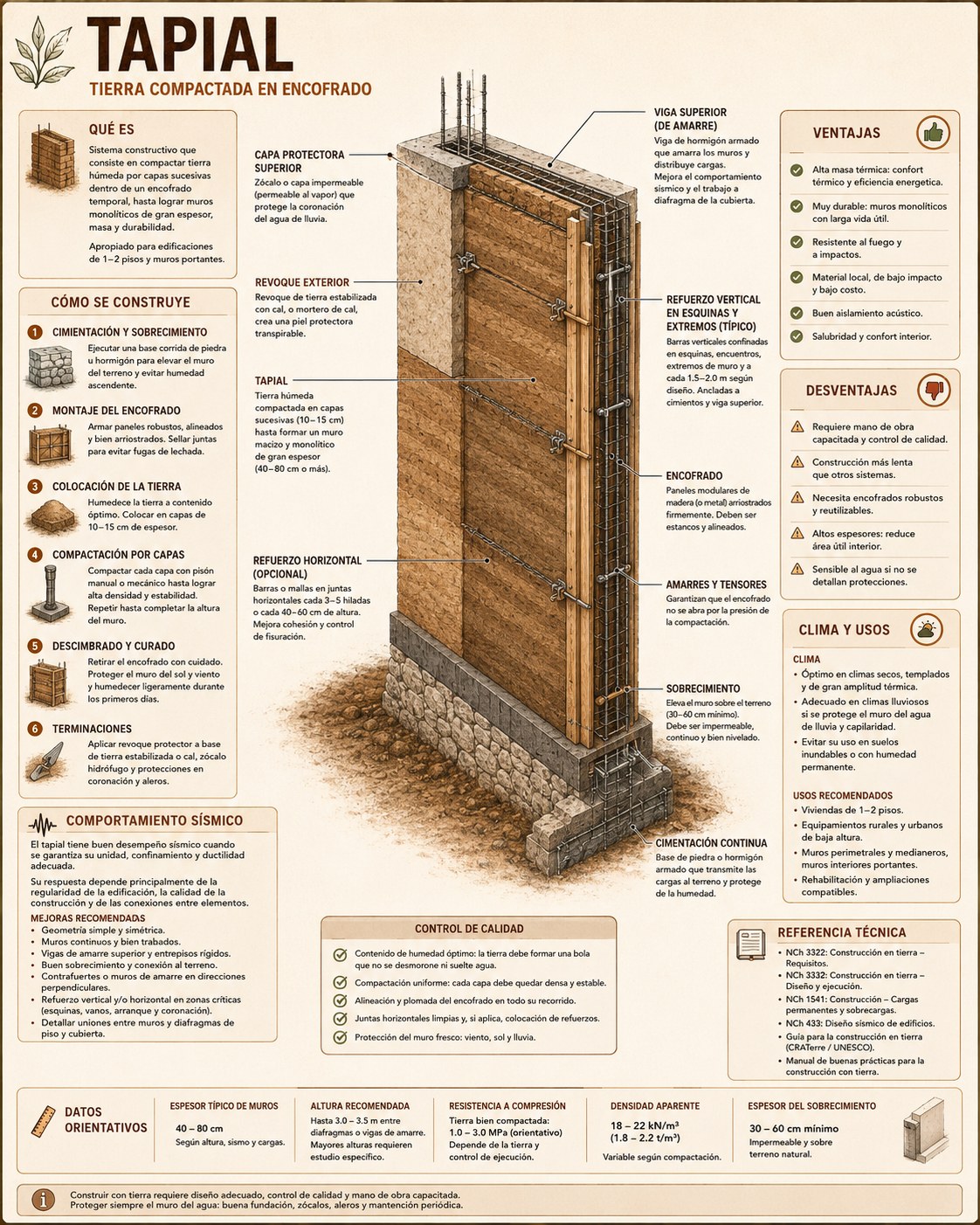

Tapial / Tierra apisonada
Misma lógica que el adobe: tapial tradicional → mecanismos de falla identificados → refuerzo y conexión → tapial reforzado. La técnica con más evidencia experimental de las ocho, y la que tiene la referencia normativa más completa fuera de Perú.
Muro monolítico de tierra húmeda compactada por capas (tongadas) dentro de un encofrado. Sin refuerzo, la junta entre tongadas es un plano de debilidad estructural — con refuerzo (malla envolvente, conectores, viga collar, confinamiento), el mismo sistema pasa a estar habilitado en las normas que lo regulan.
Cómo trabaja: las tongadas
Confianza técnica: ALTA Estatus normativo: varía por país — ver tabla de la sección 14
El muro se construye por capas horizontales sucesivas de tierra húmeda («tongadas»), cada una compactada dentro de un encofrado antes de retirarlo y vaciar la siguiente. Cada tongada compacta bien internamente — la compresión durante el apisonado es lo que le da resistencia al material — pero la unión entre una tongada y la siguiente es un plano de debilidad: no hay armadura que las cosa entre sí, solo la adherencia entre dos superficies de tierra compactadas en momentos distintos. Ese plano horizontal repetido cada 15–20 cm de altura es, junto con la falta de conexión entre muros perpendiculares, el punto de partida de casi todos los mecanismos de falla siguientes.
¿Cómo falla el tapial no reforzado?
Ocho mecanismos documentados tras sismos reales (Perú, Bután, Marruecos — ver el Manual 02 para el desarrollo completo de la física del riesgo):
- 1. Delaminación entre tongadas — el muro se separa horizontalmente por el plano de junta entre capas, el punto más débil del sistema descrito arriba.
- 2. Agrietamiento vertical por flexión fuera de plano — el paño se comporta como una placa apoyada en sus extremos y fisura verticalmente en el centro al flectar.
- 3. Vuelco de fachada — el mecanismo dominante documentado en campo: un paño completo, sin conexión efectiva a los muros transversales, vuelca hacia afuera como bloque rígido.
- 4. Separación de esquinas — igual que en adobe, sin refuerzo que cosa la unión, los muros perpendiculares se mueven de forma independiente.
- 5. «Rocking» de la base — el muro testigo sin refuerzo del ensayo citado en el punto B colapsó exactamente por este mecanismo: balanceo rígido sobre su propia base hasta perder el equilibrio.
- 6. Erosión de junta por humedad — el plano entre tongadas, además de débil estructuralmente, es una vía preferencial de infiltración de agua que acelera su propio debilitamiento con el tiempo.
- 7. Colapso del encuentro con cubierta — sin viga collar, el empuje y el peso de la cubierta se concentran sin distribuir sobre la parte más alta y esbelta del muro.
- 8. Colapso frágil por acumulación — igual que en adobe: la combinación de los mecanismos anteriores, sin ductilidad que los frene, termina en falla súbita sin aviso.
Situación normativa — tapial sin refuerzo
Referencia técnica para arquitectos e ingenieros

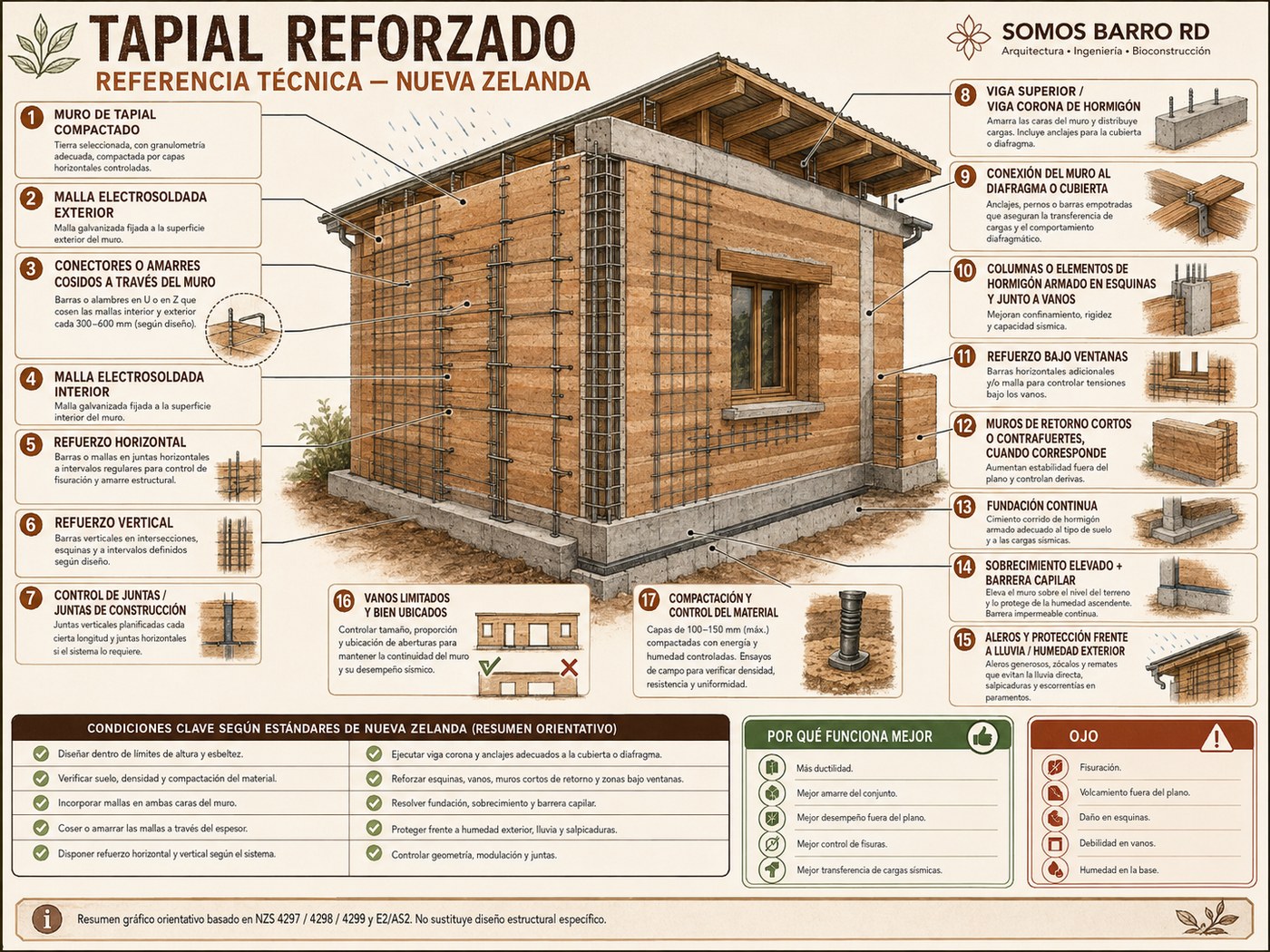

Confianza técnica: ALTA Estatus normativo: NATIONAL_STANDARD (Perú, E.080) — ver ficha Nueva Zelanda para su taxonomía propia, más precisa que «guidance»
| Refuerzo obligatorio (E.080, art. 16, Perú) | El tapial reforzado en Perú cumple el mismo art. 6 que el adobe reforzado: refuerzo horizontal y vertical en dos direcciones, viga collar, confinamiento. |
| Dimensiones de la unidad de vaciado (E.080, art. 13, Perú) | Ancho mínimo 0.40 m, altura máxima por tongada 0.60 m, longitud máxima 1.50 m, espesor de encofrado mínimo 20 mm. |
| Densidad y espesor (NZS 4299:2024, «rammed earth») | 800–2200 kg/m³, espesor de muro 280–350 mm. |
| Ensayo de refuerzo (out-of-plane, escala real) | Muro testigo sin refuerzo colapsó por «rocking» (mecanismo nº5 del punto A); con malla envolvente: 1.72× capacidad de carga, 4.33× absorción de energía; con entramado de madera: 1.09× capacidad de carga, 3.15× absorción de energía. |
Comportamiento sísmico del sistema reforzado
El refuerzo actúa exactamente sobre los puntos débiles descritos en el punto A: cose el plano entre tongadas, cose la unión entre muros perpendiculares y limita el desplazamiento fuera de plano una vez que el muro fisura — transformando una falla por «rocking» o vuelco súbito en una falla progresiva y contenida.
Categorías de refuerzo
A. Malla envolvente. CONTEMPORÁNEO, ENSAYADO — malla (electrosoldada o sintética) cosida a ambas caras del muro con conectores pasantes; según el ensayo out-of-plane citado arriba, la opción más efectiva y más simple de instalar de las dos ensayadas: 1.72× capacidad de carga, 4.33× absorción de energía.
B. Refuerzo vertical interno. DOCUMENTADO, NZS 4299 y E.080 — barras o elementos verticales embebidos dentro del espesor del muro durante el vaciado, que atraviesan varias tongadas y ayudan a coser el plano de debilidad del mecanismo nº1 del punto A.
C. Refuerzo horizontal. DOCUMENTADO, NZS 4299 y E.080 — elementos horizontales embebidos en tongadas específicas, complementarios al refuerzo vertical, orientados a limitar el agrietamiento vertical del mecanismo nº2.
D. Columnas / confinamiento. EXIGIDO POR NORMA (Perú) — mismo principio que el confinamiento del adobe: elementos verticales concentrados en esquinas y encuentros que trabajan junto con la viga collar.
E. Contrafuertes. TRADICIONAL / RECOMENDADO — masa adicional en la base de muros largos, de uso vernáculo extendido; no se identificó un ensayo cuantificado específico de contrafuertes en tapial entre las fuentes de este manual, y ninguna norma relevada lo EXIGE como requisito.
F. Viga collar. EXIGIDO POR NORMA (Perú, E.080) — conecta el refuerzo de muro con la cubierta; primer paso del concepto de diafragma que se explica a continuación.
G. Diafragma de cubierta. CONCEPTO CLAVE, NZS 4297/4299 — la cubierta bien anclada no es solo un techo: cuando está diseñada para trabajar como diafragma rígido, distribuye la fuerza sísmica entre todos los muros en vez de dejar que cada paño responda solo. La cadena es: techo → diafragma → viga collar (bond beam) → muros — cada eslabón depende del anterior; un diafragma bien diseñado sobre muros sin viga collar no sirve, y viceversa.
H. Cimentación. EXIGIDO POR NORMA (Perú, E.080) — mismos criterios de profundidad y ancho que adobe reforzado; base del sistema confinado completo.
I. Protección de humedad. EXIGIDO EN LA PRÁCTICA — sobrecimiento con barrera capilar y aleros generosos; el plano entre tongadas (mecanismo nº6 del punto A) es especialmente vulnerable a la infiltración de agua, por lo que esta protección no es solo una cuestión de durabilidad sino de comportamiento sísmico a largo plazo.
Referencias principales
Norma E.080 (2017), Perú · NZS 4297:2020 / 4298:2020 / 4299:2024, Nueva Zelanda · «Strengthening Strategies for Existing Rammed Earth Walls Subjected to Out-of-Plane Loading», CivilEng 1(3), 2020, MDPI · Ahmed, I. et al. (2024), Buildings 14(12), MDPI · Walker & Morris (2000), Technical Guide to Rammed Earth Construction, BRE · Jaquin et al. (2009), Proceedings of the ICE.
tapial-no-reforzado-falla.jpg — diagrama técnico de los ocho mecanismos de falla del punto A, incluida la delaminación entre tongadas.
tapial-sistemas-refuerzo.jpg — corte axonométrico con las nueve categorías de refuerzo (A–I) señaladas, incluida la cadena techo→diafragma→viga collar→muros.
Referencia técnica — Nueva Zelanda
Confianza técnica: ALTA Estatus normativo: preciso por documento — ver tabla siguiente, no un «NATIONAL_GUIDANCE» único
De los cinco marcos normativos relevados en este manual, el neozelandés es el único que trata al tapial reforzado con el mismo nivel de detalle constructivo que la E.080 peruana. Pero tratarlo como una sola «guía nacional» es una simplificación: son cuatro documentos con estatus legal distinto entre sí, y dos de ellos citan versiones distintas de un tercero.
| Documento | Rol | Estatus normativo preciso |
|---|---|---|
| NZS 4297:2020 | Diseño de ingeniería (Specific Engineering Design), para lo que excede los límites prescriptivos de NZS 4299. | NATIONAL_STANDARD, vía COMPLIANCE_PATHWAY para diseño específico |
| NZS 4298:2020 | Materiales y ejecución — documento de apoyo tanto a 4297 (diseño específico) como a 4299 (prescriptivo). | NATIONAL_STANDARD |
| NZS 4299:2024 | Soluciones prescriptivas sin diseño específico, para adobe brick, cob, pressed earth brick (BTC) y rammed earth (tapial), dentro de límites de densidad, espesor y zona sísmica. | NATIONAL_STANDARD — confirmado como referenciado por H1/AS1 y H1/VM1 (cláusula H1, eficiencia energética, vigente desde 27/11/2025). No se confirmó en las fuentes de este manual la cita específica que le da estatus de Acceptable Solution para la cláusula B1 (estructura) — se recomienda verificarlo directamente con la autoridad de consentimiento de edificación (BCA) antes de asumir la vía prescriptiva como automática para diseño estructural. |
| E2/AS2 (4ª edición, enmienda 7) | Control de humedad exterior (cláusula E2). | ACCEPTABLE_SOLUTION confirmado — pero cita a NZS 4298:1998 y NZS 4299:1998, las ediciones de 1998, no la edición 2024 vigente. Discrepancia real dentro del propio marco neozelandés: quien diseñe con NZS 4299:2024 debería confirmar con el BCA si esta cita desactualizada afecta la vía de cumplimiento de humedad. |
¿Ruta prescriptiva o diseño específico?
tapial-nz-rutas.jpg — versión gráfica de este diagrama de decisión entre ruta prescriptiva y diseño específico.
Cob
Muro monolítico moldeado a mano, sin encofrado — comparte con el tapial la alta masa y la nula ductilidad, pero con menos evidencia experimental propia.
Tradición medieval de Devon, Inglaterra — también variantes históricas en Yemen y el sur de Europa. Se moldea a mano en capas húmedas, con fibra vegetal como refuerzo interno del propio material.
Referencia técnica para arquitectos e ingenieros
Confianza técnica: BAJA-MEDIA Confianza normativa: NATIONAL_GUIDANCE (Nueva Zelanda, dentro de NZS 4299) / UNCONFIRMED en el resto
| Sistema resistente | Muro monolítico moldeado a mano en capas húmedas, con fibra vegetal integrada como refuerzo interno del material. Comparte con el tapial la alta masa inercial y nula ductilidad. |
| Densidad (NZS 4299:2024) | 800–2200 kg/m³, mismo estándar prescriptivo que agrupa a adobe, BTC y tapial (rango «tierra pesada» 1400–2200). |
| Otros campos | Sin dato normativo específico fuera de los límites prescriptivos generales de NZS 4299 — no se identificó una norma que trate al cob como caso propio y separado del tapial/adobe. |
Comportamiento sísmico
Mismo mecanismo que el tapial: masa alta y resistencia a tracción prácticamente nula. La forma habitual del cob —muros bajos y frecuentemente curvos, sin encofrado que imponga geometría recta— reduce el riesgo de volcamiento comparado con un tapial de fachada alta, pero no elimina el mecanismo de falla. No se identificó un ensayo de laboratorio específico de cob entre las fuentes de este manual.
Refuerzos y criterios de diseño
RECOMENDADO PERO NO EXIGIDO (sin norma que lo exija): incorporación de malla o entramado ligero embebido en muros portantes, por extensión razonada del mismo principio ensayado para tapial — no hay ensayo propio de cob que lo confirme numéricamente.
Referencias principales
NZS 4299:2024, Nueva Zelanda — Standards New Zealand (única fuente normativa que incluye cob explícitamente entre las cinco relevadas).
Superadobe
La única técnica de este manual cuya resistencia sísmica depende explícitamente de la geometría — funciona en cúpula, no en esquina recta.
Bolsas o mangas textiles largas rellenas de tierra, apiladas en espiral y confinadas entre capas con alambre de púa. Desarrollado por el arquitecto iraní Nader Khalili a partir de 1984 (organización Cal-Earth, California).
Referencia técnica para arquitectos e ingenieros
Confianza técnica: BAJA-MEDIA Confianza normativa: UNCONFIRMED
| Sistema resistente | Estructura de compresión pura: depende explícitamente de la geometría — funciona por arco/bóveda/cúpula corbelada, no como muro recto. |
| Escala típica | Cúpulas de ~4 m de diámetro; estructuras mayores por agrupación de varias cúpulas. |
| Otros campos | Sin dato normativo específico identificado en ninguno de los cinco países relevados. |
Comportamiento sísmico
En cúpulas y bóvedas continuas, las cargas —incluida la componente sísmica— se resuelven como compresión pura a lo largo de la curva, el esfuerzo que la tierra compactada resiste bien. El alambre de púa entre capas aporta fricción/confinamiento adicional. En planta rectangular o con esquinas rectas esa ventaja geométrica desaparece y el sistema queda expuesto al mismo mecanismo de falla frágil que el tapial. La evidencia de campo disponible es un reporte periodístico (BBC, marzo de 2019) de estructuras superadobe que resistieron un sismo de magnitud 7.2, sin acceso en este manual al informe técnico de ingeniería detrás de esa nota.
Refuerzos y criterios de diseño
- REFUERZO CONTEMPORÁNEO (sin variante «sin refuerzo» documentada): alambre de púa entre hiladas de la manga rellena — aporte técnico distintivo del sistema desde su origen.
- RECOMENDADO PERO NO EXIGIDO: limitar el diseño a geometrías de compresión pura (cúpula, bóveda, muro curvo continuo) y evitar esquinas rectas o plantas rectangulares en zona sísmica.
Referencias principales
Cal-Earth / Nader Khalili — desarrollo original de la técnica · BBC News (marzo 2019) — reporte de desempeño ante sismo de magnitud 7.2.
BTC / CEB
Bloque de Tierra Comprimida — más uniforme que el adobe artesanal. El confinamiento es la estrategia con más respaldo, pero no la única condición posible para que el sistema funcione.
Mampostería de bloques prensados, evolución industrializada del adobe desarrollada por CRAterre (Francia, mediados del siglo XX). Sin confinamiento (columnas y viga collar), se comporta con la misma fragilidad que el adobe crudo.
Referencia técnica para arquitectos e ingenieros
Confianza técnica: MEDIA Estatus normativo: NATIONAL_STANDARD (Nueva Zelanda, prescriptiva, dentro de NZS 4299) / sin norma de sistema estructural en Perú, Chile o Argentina — México regula el bloque como material (NATIONAL_STANDARD de producto), no como sistema estructural
| Densidad (NZS 4299:2024, «pressed earth brick») | 800–2200 kg/m³, espesor de muro 280–350 mm — mismo estándar que agrupa BTC con adobe, cob y tapial, incluido dentro de sus configuraciones prescriptivas (ver ficha de tapial para el detalle de esas configuraciones). |
| Estandarización de material (México) | NMX-C-508-ONNCCE-2015 «Bloques de tierra comprimida estabilizados con cal» regula el bloque como producto (muros de carga, divisorios), no un reglamento de diseño estructural sismorresistente. |
Comportamiento sísmico
El mecanismo de falla sin confinar es idéntico al del adobe crudo (agrietamiento por corte, separación de esquinas, vuelco fuera de plano) porque la unidad prensada, aunque más uniforme, no resuelve por sí sola la falta de resistencia a tracción del material. El confinamiento —columnas de amarre y viga collar perimetral, que convierten el paño de BTC en un panel confinado que redistribuye el esfuerzo de corte— es la estrategia con más respaldo de ingeniería y la más extendida en la práctica. Pero puede utilizarse estructuralmente bajo condiciones específicas de diseño, material, geometría y refuerzo. El confinamiento es una de las estrategias posibles, no una condición universal para todo BTC — geometrías de muro corto, refuerzo interno en el propio bloque, o combinación con otros elementos de arriostramiento son variantes documentadas en la literatura técnica, aunque con menos respaldo normativo directo que el confinamiento convencional.
Refuerzos y criterios de diseño
- REFUERZO CONTEMPORÁNEO, MÁS EXTENDIDO (mampostería confinada): columnas de amarre verticales en esquinas y encuentros de muro, viga collar perimetral, dimensionados según el mismo criterio que la mampostería confinada convencional del código sísmico local.
- ESTRATEGIA ALTERNATIVA, MENOS ENSAYADA: refuerzo interno del propio bloque o del muro (barras embebidas, geometría de trabado) sin llegar al confinamiento perimetral completo — condicionado a diseño específico, no a una regla prescriptiva general.
- REFUERZO RECOMENDADO PERO NO EXIGIDO: estabilización química del bloque (cal, según NMX-C-508) para durabilidad frente a humedad — no exigida como requisito sísmico.
Referencias principales
NZS 4299:2024, Nueva Zelanda — Standards New Zealand · NMX-C-508-ONNCCE-2015, México — ONNCCE.
Tierra alivianada
No es una técnica de muro portante — es un sistema de relleno aislante para un entramado que resiste por otro lado. Se incluye en este manual por eso mismo: para que quede claro dónde termina la carga y dónde empieza el aislamiento.
Mezcla suelta de barro (o pasta de arcilla) con un agregado liviano —fibra vegetal, viruta de madera u otro material fibroso— compactada dentro de un entramado estructural independiente (madera, generalmente), cuya función es térmica y de cerramiento, no portante.
Referencia técnica para arquitectos e ingenieros
Confianza técnica: BAJA Confianza normativa: UNCONFIRMED (no identificada en ninguno de los cinco países relevados en este manual)
| Sistema resistente | Ninguno propio — la carga la resuelve el entramado de madera (u otro material) que la contiene. La tierra alivianada es relleno no estructural. |
| Función | Aislamiento térmico e higrotérmico, masa térmica moderada, regulación de humedad interior — no resistencia sísmica. |
| Otros campos | Sin dato normativo o de ensayo específico identificado para este manual — no se encontró, entre las fuentes consultadas, una norma de ninguno de los cinco países que trate la tierra alivianada como sistema propio. |
Comportamiento sísmico
No aplica como pregunta independiente: el comportamiento sísmico del conjunto lo determina el entramado estructural (madera, generalmente de diseño convencional), no el relleno. El riesgo relevante para esta técnica no es sísmico sino de humedad y de compatibilidad con el resto del sistema — un relleno mal ejecutado puede retener humedad contra los elementos de madera del entramado si no hay separación o ventilación adecuada, aunque esto no se sostiene aquí con un ensayo cuantificado específico.
Refuerzos y criterios de diseño
No aplica un esquema de refuerzo propio — el criterio de diseño relevante es el del entramado estructural que la contiene (fuera del alcance de esta ficha) y, dentro del relleno, un criterio de RECOMENDADO PERO NO EXIGIDO: compactación uniforme sin dejar vacíos, secado suficiente antes de cerrar el paramento, y separación del relleno respecto a elementos de madera en contacto directo con el exterior.
Referencias principales
Sin fuente normativa o de ensayo específica identificada — ficha construida sobre la definición general del sistema, no sobre un ensayo o norma citable. Ver Houben & Guillaud (1994), Earth Construction: A Comprehensive Guide, para el contexto general de sistemas de tierra no estructurales.
Tabla técnica comparativa
Lectura rápida de las diez fichas (adobe y tapial, cada uno separado en tradicional/reforzado), en escala cualitativa donde no hay un dato numérico realmente comparable entre técnicas.
| Técnica | Sistema estructural | Masa | Ductilidad | Riesgo fuera de plano | Refuerzo habitual | Complejidad de cálculo | Control de calidad | Aplicación estructural |
|---|---|---|---|---|---|---|---|---|
| Adobe tradicional | Muro macizo sin refuerzo | Alta | Muy baja | Alta | Ninguno | Baja | Media | No para obra nueva en zona sísmica (marcos NATIONAL_STANDARD relevados) |
| Adobe reforzado | Muro macizo confinado y reforzado en dos direcciones | Alta | Media | Media (controlado por refuerzo) | Geomalla / malla / caña + confinamiento + viga collar | Media | Alta | Sí (Perú, NATIONAL_STANDARD) |
| Quincha | Entramado madera/caña | Baja | Alta | Baja | Arriostres del entramado | Media | Media | Sí, sin norma que lo formalice como sistema |
| Bahareque / Tejemaní | Entramado madera/caña (tradicional) o entramado + mortero cemento (encementado) | Baja | Alta | Baja | Entramado + amarres/clavado; encementado: diagonales + malla de mortero | Media | Media (conexión crítica) | Tradicional: sin norma · Encementado: sí (Colombia, NATIONAL_STANDARD) |
| Tapial tradicional | Muro monolítico compactado, sin refuerzo | Alta | Muy baja | Alta | Ninguno | Baja | Media | No para obra nueva en zona sísmica (marcos NATIONAL_STANDARD relevados) |
| Tapial reforzado | Muro monolítico compactado, confinado y reforzado | Alta | Media | Media (controlado por refuerzo) | Malla envolvente / refuerzo normado (Perú, NZ) | Media-alta | Alta | Sí (Perú NATIONAL_STANDARD; NZ, ver estatus por documento en sección 9/14) |
| Cob | Muro monolítico moldeado | Alta | Muy baja | Media-alta | Sin refuerzo normado fuera de NZ | Baja-media | Media | Incluido en vía prescriptiva NZ; fuera de esos límites, ruta de diseño no confirmada como igual a tapial/adobe |
| Superadobe | Compresión geométrica (bóveda/cúpula) | Alta | Baja | Dependiente de la geometría | Alambre de púa entre hiladas | Alta (cálculo de cáscara) | Media | Solo en geometría curva — no en esquina recta |
| BTC / CEB | Mampostería prensada | Alta | Muy baja (sin confinar) | Alta (sin confinar) | Columnas + viga collar (confinado, estrategia principal) u otras estrategias de diseño específico | Media | Alta | Depende del diseño — el confinamiento es la vía con más respaldo, no la única condición universal |
| Tierra alivianada | Relleno no estructural (entramado ajeno resiste) | Muy baja | No aplica (depende del entramado) | No aplica (depende del entramado) | No aplica | Baja (del relleno en sí) | Media | No — solo cerramiento/aislación |
Normas y referencias por país
Relevamiento de las normativas de construcción con tierra en seis países. No se incluye ninguna norma que no se haya podido verificar contra su texto o una fuente secundaria confiable — donde no se encontró nada confiable, se dice explícitamente.
Perú
Nueva Zelanda
Cuatro documentos que se citan entre sí y cubren roles distintos — no un solo bloque de «guía nacional». Detalle completo, con la discrepancia de ediciones entre E2/AS2 y NZS 4299, en la ficha técnica de Nueva Zelanda dentro de la sección de Tapial.
| Norma | Rol | Estatus normativo |
|---|---|---|
| NZS 4297:2020 | Diseño de ingeniería, para proyectos que exceden los límites prescriptivos. | NATIONAL_STANDARD (COMPLIANCE_PATHWAY de diseño específico) |
| NZS 4298:2020 | Materiales y ejecución. | NATIONAL_STANDARD |
| NZS 4299:2024 | Soluciones prescriptivas — cubre adobe brick, cob, pressed earth brick (BTC) y rammed earth (tapial), densidades 800–2200 kg/m³, espesores de muro 280–350 mm, límite de un piso, tablas por zona sísmica, en tres configuraciones (sin refuerzo / parcialmente reforzado / totalmente reforzado). | NATIONAL_STANDARD — confirmado para H1 (energía, desde 27/11/2025); estatus para B1 (estructura) no confirmado en las fuentes de este manual |
| E2/AS2 (4ª edición) | Control de humedad exterior. | ACCEPTABLE_SOLUTION — cita ediciones 1998 de NZS 4298/4299, no la edición 2024 vigente |
Es el único de los seis marcos normativos que trata cuatro sistemas de tierra juntos con el mismo nivel de detalle constructivo — no incluye quincha/bahareque ni tierra alivianada.
Chile
Tres situaciones distintas — no oversimplificar a una sola: obra nueva, edificio existente y patrimonio siguen caminos separados.
México
Argentina
Tres niveles que no deben mezclarse: nacional, provincial y municipal.
Colombia
República Dominicana
Tapial — situación normativa por país
| País | Tapial sin refuerzo | Tapial reforzado | Ruta normativa | Norma |
|---|---|---|---|---|
| Perú | No habilitado, obra nueva en zona sísmica | Ruta prescriptiva | Prescriptiva directa | E.080 |
| Nueva Zelanda | Permitido bajo condiciones (configuración específica NZS 4299) | Ruta prescriptiva o diseño específico | Prescriptiva (dentro de límites) / diseño específico (fuera) | NZS 4297/4298/4299 |
| México | Sin marco nacional claro | Sin marco nacional claro | Requiere diseño específico | — |
| Chile | Regulado solo para intervención patrimonial/existente | Regulado solo para intervención patrimonial/existente | Sin ruta de obra nueva identificada | NTM 002 / NCh 3332 |
| Argentina | Depende de regulación local | Depende de regulación local | Provincial/municipal, no nacional | Leyes provinciales, ordenanzas |
| República Dominicana | Sin marco específico identificado | Sin marco específico identificado | Requiere evaluación y aprobación específica | — |
Adobe — situación normativa por país
| País | Adobe sin refuerzo | Adobe reforzado | Ruta normativa | Norma |
|---|---|---|---|---|
| Perú | No habilitado, obra nueva en zona sísmica | Ruta prescriptiva | Prescriptiva directa | E.080 |
| Nueva Zelanda | Permitido bajo condiciones (configuración específica NZS 4299) | Ruta prescriptiva o diseño específico | Prescriptiva (dentro de límites) / diseño específico (fuera) | NZS 4297/4298/4299 |
| México | Sin marco nacional claro para obra nueva | Recomendaciones de rehabilitación (no reglamento de obra nueva) | Guía de rehabilitación, no ruta de obra nueva | CENAPRED (guía) |
| Chile | Regulado solo para intervención patrimonial/existente | Regulado solo para intervención patrimonial/existente | Sin ruta de obra nueva identificada | NTM 002 / NCh 3332 |
| Argentina | Depende de regulación local | Depende de regulación local | Provincial/municipal, no nacional | Leyes provinciales, ordenanzas |
| República Dominicana | Sin marco específico identificado | Sin marco específico identificado | Requiere evaluación y aprobación específica | — |
Bibliografía técnica
Todas las fuentes citadas en las fichas de este manual, ordenadas por tipo y por jerarquía de confiabilidad: texto de norma primero, luego organismo oficial, luego academia. Ninguna afirmación normativa crítica de este manual se apoya solo en un blog, un medio de noticias generalista o una fuente comercial.
Normas
- Norma E.080 — Diseño y construcción con tierra reforzada (2017). Ministerio de Vivienda, Construcción y Saneamiento, Perú. Respalda las fichas de adobe reforzado y tapial reforzado, y la entrada de Perú.
- NZS 4297:2020 / NZS 4298:2020. Standards New Zealand. Respaldan la ficha técnica de Nueva Zelanda (diseño de ingeniería y materiales/ejecución).
- NZS 4299:2024. Standards New Zealand. codehub.building.govt.nz/resources/nzs-42992024. Respalda las fichas de adobe, tapial, cob, BTC y la entrada de Nueva Zelanda — estatus B1 (estructura) no confirmado en el extracto consultado, ver ficha de Nueva Zelanda.
- E2/AS2 (Amendment 7). Ministry of Business, Innovation & Employment, Nueva Zelanda. codehub.building.govt.nz/resources/e2as2-amd-7. Respalda la entrada de Nueva Zelanda — cita las ediciones 1998 de NZS 4298/4299.
- NTM 002 (2013) / NCh 3332 (2013). MINVU / INN, Chile. Respaldan la entrada de Chile.
- NMX-C-508-ONNCCE-2015. ONNCCE, México. Respalda la ficha de BTC y la entrada de México.
- Ley Provincial Nº 4931 (2013, Río Negro) / Ley Provincial Nº 10736 (2019, Entre Ríos), Argentina. Respaldan la entrada de Argentina.
- NSR-10 — Reglamento Colombiano de Construcción Sismo Resistente, Título E (Casas de uno y dos pisos), Capítulos E.7/E.8/E.9. idrd.gov.co — Título E, NSR-10 (PDF). Respalda la corrección de la ficha de bahareque encementado y la entrada de Colombia.
Manuales técnicos y guías oficiales
- Houben, H. & Guillaud, H. (1994). Earth Construction: A Comprehensive Guide. ITP / CRAterre. Respalda el contexto general de tierra alivianada.
- Walker, P. & Morris, H. (2000). Technical Guide to Rammed Earth Construction. BRE. Respalda la ficha de tapial reforzado.
- CENAPRED (s.f.). Cartilla breve para refuerzo de la vivienda rural de autoconstrucción contra sismo y viento. Centro Nacional de Prevención de Desastres, México (3ª reimpresión abril 2010, versión electrónica 2014). gob.mx — Cartilla CENAPRED (PDF). Respalda la categoría B de refuerzo de la ficha de Adobe y la entrada de México.
Libros / informes de investigación
- Blondet, M.; Villa García, G. & Brzev, S. (2003). Earthquake Resistant Construction of Adobe Buildings: A Tutorial. PUCP / EERI. Respalda la ficha de adobe.
Artículos académicos
- Ahmed, I. et al. (2024). «Characteristics of Damage to Rural Houses in the High-Intensity Area of the Jishishan Mw 6.2 Earthquake.» Buildings 14(12), MDPI. Respalda la ficha de tapial reforzado.
- «Strengthening Strategies for Existing Rammed Earth Walls Subjected to Out-of-Plane Loading» (2020). CivilEng 1(3), MDPI. Respalda la ficha de tapial reforzado (datos 1.72×/1.09×).
- Jaquin, P. et al. (2009). «Historic rammed earth structures in Spain and China.» Proceedings of the ICE. Respalda la ficha de tapial reforzado.
- «La arquitectura y las secuelas del terremoto de Lima de 1746.» Revista Histórica, PUCP. Respalda la ficha de quincha.
Organismos / centros de investigación
- Otálvaro, I. & Ruiz, D., Pontificia Universidad Javeriana (Cali/Bogotá). Respalda la ficha de bahareque/tejemaní tradicional.
- Cal-Earth, fundado por Nader Khalili. Respalda la ficha de superadobe.
- Red ProTierra, Argentina. Respalda la entrada de Argentina.
Otras técnicas — dónde están
Este manual cubre ocho sistemas de muro con tierra. No son las únicas técnicas de bioconstrucción relevantes para RD, y vale decir explícitamente dónde está el resto.
- Fardos de paja (fibra vegetal, no tierra como sistema portante) está desarrollado, junto a una comparación de las nueve técnicas frente a sismo, huracán y agua, en el Manual 02 — Tierra, sismo y huracán en el Caribe.
- Adobe sin reforzar como caso de comparación (por qué falla, para entender por qué el refuerzo de la ficha de Adobe de este manual es necesario) también está en el Manual 02.
- Hornos, quinchos y estructuras de cocción en barro —una aplicación distinta de varias de estas técnicas— tienen su propio desarrollo en el Manual de Hornos y Estufas de Barro.
- Diseño bioclimático (orientación, ventilación, masa térmica a nivel de proyecto completo, no de muro) está en el Manual de Arquitectura Bioclimática.
Si el proyecto necesita ir más allá del manual
Esto es una referencia, no un cálculo. Sirve para entender el sistema y llegar con las preguntas correctas — pero un proyecto real tiene un suelo, un sismo, una humedad y un presupuesto específicos que ningún manual resuelve solo.
Ese es el trabajo que hacemos en Somos Barro RD cuando hace falta: revisión de un anteproyecto, selección y cálculo de sistema constructivo, detalle de encuentros críticos, o acompañamiento de una obra en marcha con el equipo local.
