Por qué este manual va primero
No hay receta de mezcla que valga para toda tierra. La que hay en tu terreno es la que tenés que probar — y este manual es esa prueba.
En el resto de nuestra serie de manuales técnicos vas a encontrar proporciones y fichas técnicas para adobe, tapial, bahareque, cob, superadobe y revoques. Todas esas proporciones son orientativas, no una receta cerrada, porque la tierra cambia de un terreno a otro, y a veces de una esquina a otra del mismo terreno. Dos sacos de "tierra" pueden tener composiciones completamente distintas: una con la arcilla suficiente para aglutinar bien, otra tan arenosa que se desmorona, otra con tanta arcilla que se agrieta apenas seca. La única forma de saberlo es probando la tierra que realmente vas a usar, no la de un manual.
Este documento reúne las pruebas de campo que permiten evaluar eso sin laboratorio: con un frasco, una regla, agua y paciencia. Ninguna te va a dar un número certificado de resistencia estructural — para eso hace falta un ensayo de laboratorio y, en un proyecto real, la firma de un ingeniero. Pero sí te van a decir, con bastante seguridad, si la tierra de tu terreno sirve, para qué técnica sirve mejor, y qué corrección necesita (casi siempre: agregar arena, a veces agregar fibra, rara vez agregar más arcilla).

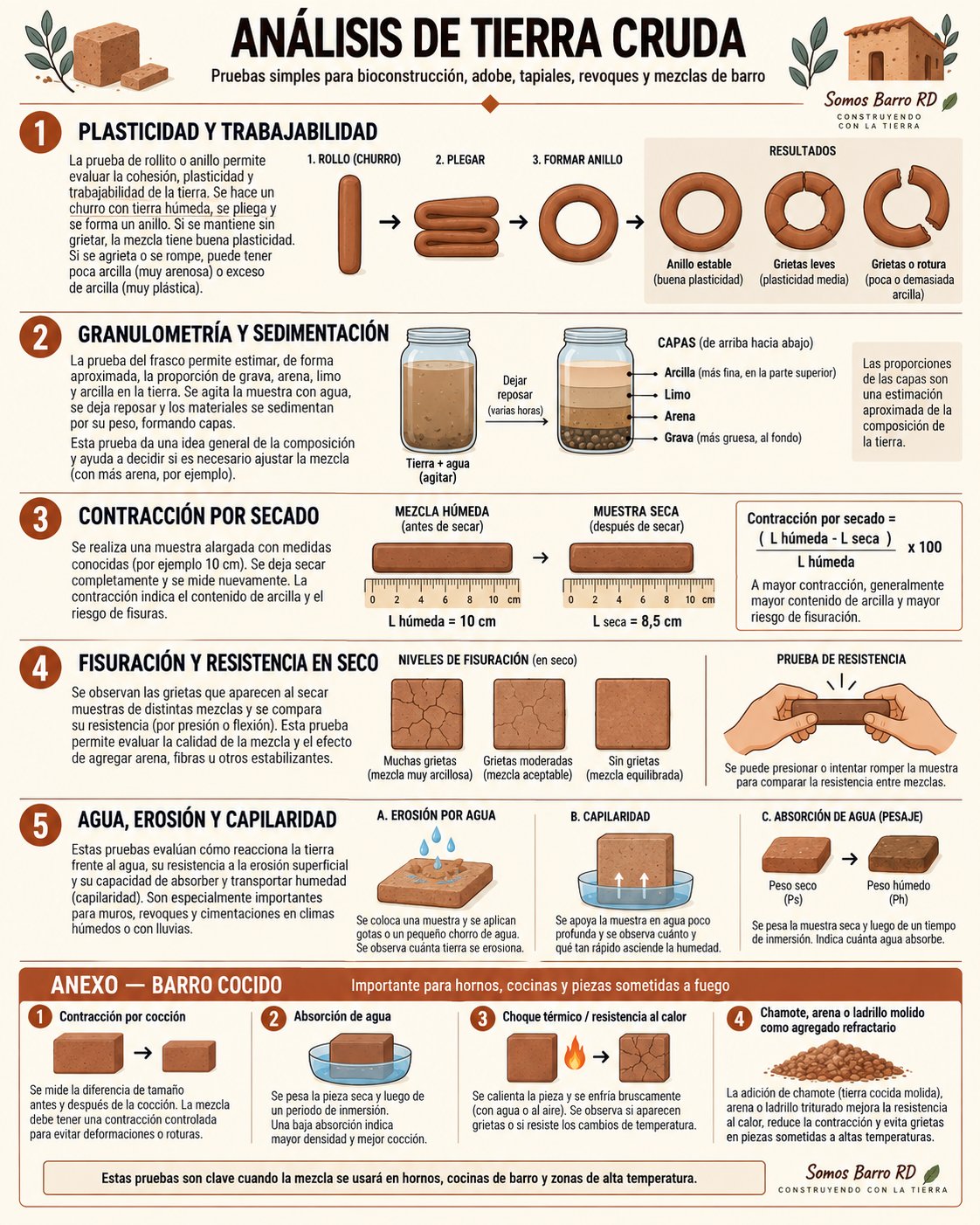

Resumen visual de cinco de las pruebas
Antes de entrar en el detalle de cada una, esta infografía resume el procedimiento de cinco pruebas centrales — plasticidad, granulometría, contracción, fisuración/resistencia y agua — más el anexo de barro cocido. Cada una se explica a fondo, paso a paso, en su propia sección más abajo, junto con las pruebas que no entran en esta imagen: la de las tortas de proporción, la de rotura, la de caída y la de abrasión.
De dónde viene la tierra que vas a usar
No toda la tierra de tu terreno sirve — y la que sí sirve casi nunca está en la superficie.

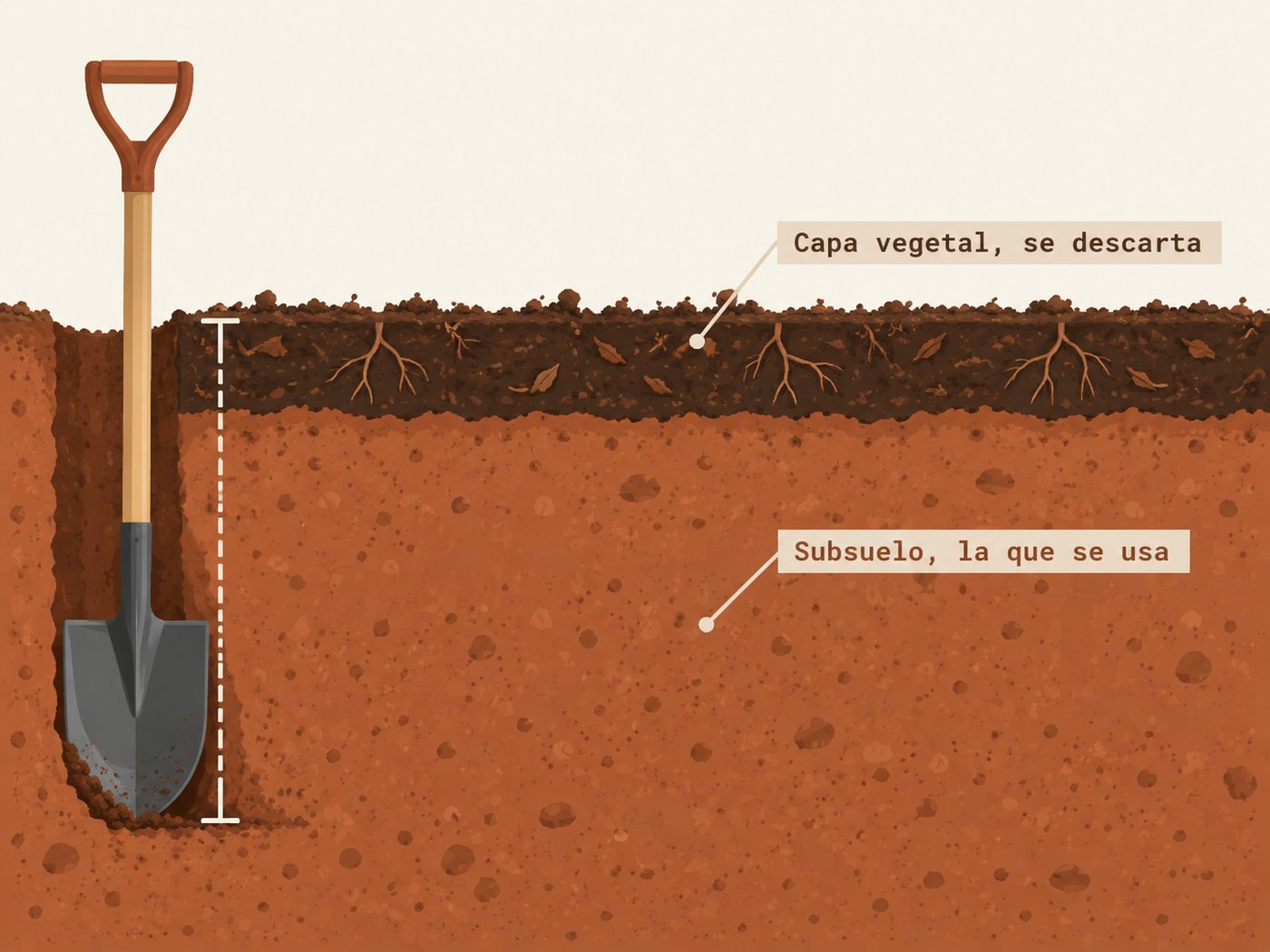

Cualquier terreno tiene, de arriba hacia abajo, capas de tierra con orígenes y composiciones distintas. Las dos que importan acá son:
La capa vegetal (tierra negra, orgánica)
Es la capa superior, generalmente de 10 a 40 cm de espesor según el lugar, oscura, con raíces, materia orgánica en descomposición, hongos, insectos y microorganismos. Es excelente para sembrar y pésima para construir: la materia orgánica sigue descomponiéndose con el tiempo, lo que hace que la mezcla pierda volumen, se agriete, huela mal al humedecerse y atraiga plagas dentro del muro. Esta capa siempre se descarta para construcción — se retira y se guarda aparte, generalmente para volver a usarla en el jardín o la huerta al final de la obra.
El subsuelo (tierra mineral, la que se usa)
Debajo de la capa vegetal está el subsuelo: tierra mineral, sin materia orgánica relevante, generalmente de un color más uniforme (ocre, amarillento, rojizo, gris o marrón claro según el contenido de óxidos de hierro y el tipo de roca madre de la zona). Esta es la tierra que se prueba y se usa para adobe, tapial, bahareque y revoques. En la mayoría de los terrenos aparece entre 30 y 80 cm de profundidad, pero varía mucho — en algunos lugares alcanza con quitar 20 cm, en otros hay que cavar más de un metro.

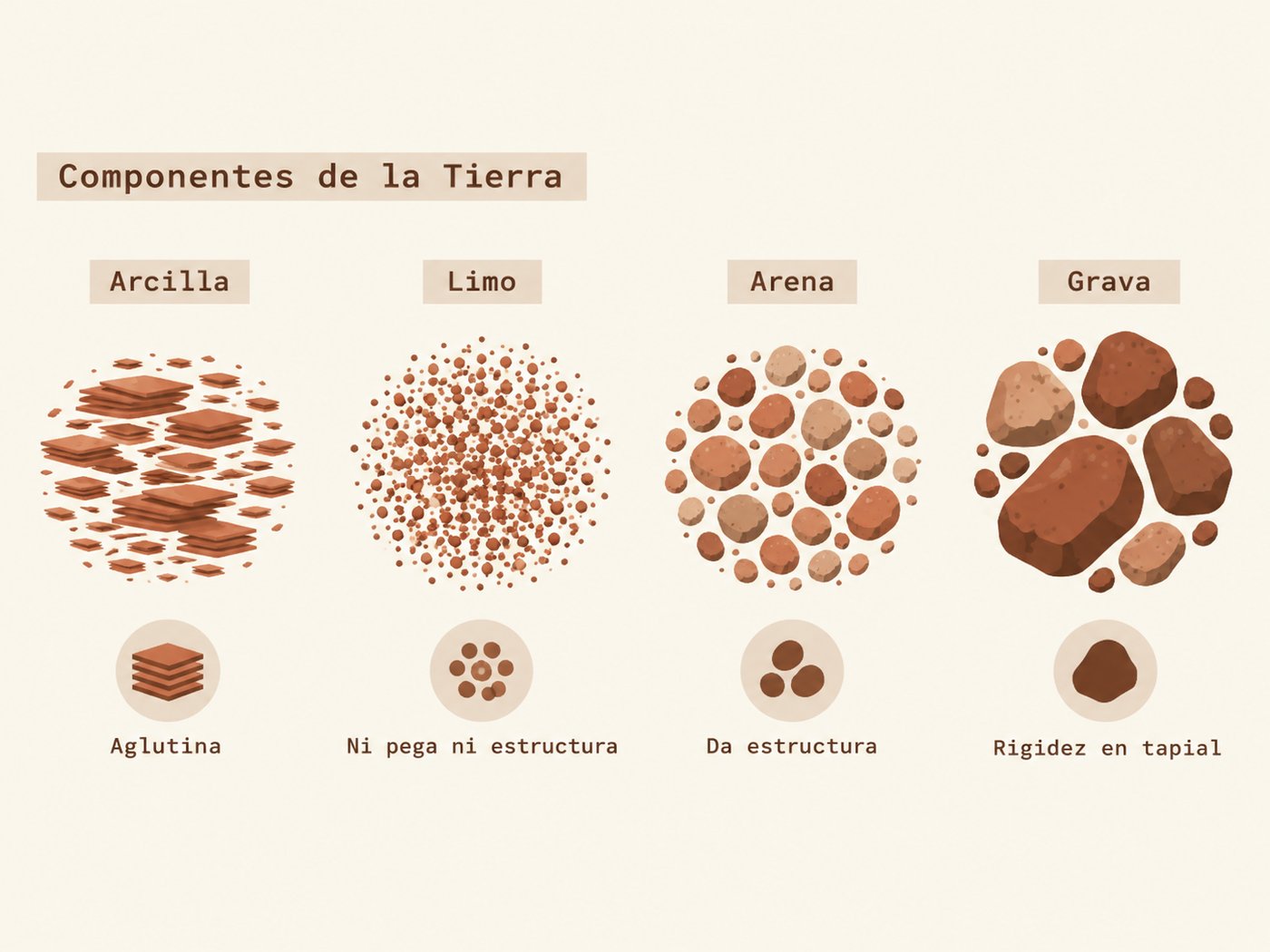

Los cuatro componentes de la tierra
Grava, arena, limo y arcilla — mismos cuatro ingredientes en toda tierra del planeta, en proporciones distintas, cada uno con un trabajo distinto.
Se clasifican por el tamaño de sus partículas. Cuanto más chica la partícula, más importa la química de su superficie y menos importa su forma; cuanto más grande, al revés.
| Componente | Tamaño de partícula | Se ve a simple vista |
|---|---|---|
| Grava | mayor a 2 mm | Sí, piedritas sueltas |
| Arena | 0,05 a 2 mm | Sí, granos sueltos, ásperos al tacto |
| Limo | 0,002 a 0,05 mm | No — se siente como harina, sin brillo |
| Arcilla | menor a 0,002 mm | No — partículas laminares microscópicas |
Qué hace cada uno en la mezcla
La arcilla es el pegamento. Sus partículas son láminas microscópicas con carga eléctrica en la superficie, que al mezclarse con agua generan una fuerza de cohesión que "pega" los granos de arena y grava entre sí. Sin arcilla, una tierra no tiene ninguna resistencia en seco — es literalmente arena suelta. El problema es que esa misma cohesión hace que la arcilla se contraiga mucho al secarse (pierde el agua que estaba entre sus láminas), y esa contracción es la causa directa de las fisuras. Por eso el objetivo casi nunca es "más arcilla es mejor" — es la arcilla justa y necesaria para pegar, ni una de más.
La arena da estructura y rigidez. Es el esqueleto granular de la mezcla: no se contrae al secarse, reduce la fisuración, aumenta la resistencia a la compresión y acelera el secado. El límite es el opuesto al de la arcilla: sin suficiente arcilla para envolver los granos, una mezcla con demasiada arena se desmorona, no se sostiene.
El limo no aporta casi nada, y en exceso estorba. Es intermedio en tamaño entre arena y arcilla, pero no tiene la cohesión de la arcilla ni la rigidez estructural de la arena. Una tierra con mucho limo y poca arcilla y arena da mezclas débiles, polvorientas en seco y con mala resistencia a la erosión. No se puede eliminar el limo de una tierra, pero sí conviene saber cuánto hay para no confundirlo con arcilla al calcular proporciones.
La grava, cuando aparece, se maneja aparte. En adobe y revoques se tamiza y se descarta casi toda (piedras grandes rompen los moldes y generan puntos débiles). En tapial, en cambio, una proporción de grava y piedra pequeña dentro de la masa es normal y hasta ayuda a la compactación y a reducir la contracción total, siempre que el tamaño máximo sea compatible con el espesor de las tongadas.
Antes de las pruebas: la muestra y el agua
Un mal muestreo arruina cualquier prueba, por bien hecha que esté después.
Cómo tomar la muestra de tierra
- Tomá de varios puntos del terreno o del banco de tierra que pensás usar — al menos 3 a 5 puntos distintos, incluso si a simple vista parece toda igual. Mezclalos bien antes de probar: es la tierra promedio la que importa, no un punto aislado.
- Siempre del subsuelo, nunca de la capa vegetal (ver sección anterior). Retirá primero la capa orgánica de cada punto de muestreo.
- Secá y triturá la muestra antes de tamizarla: dejala secar al sol o a la sombra hasta que los terrones se puedan desmenuzar con las manos o con un mazo de madera.
- Tamizá con un colador de cocina o un pedazo de malla mosquitera para sacar piedras, raíces y terrones sin desarmar, antes de usar la tierra en cualquiera de las pruebas de esta sección.
El agua también se prueba
Se usa tan seguido que se da por sentada, y no debería. El agua de mezcla y de curado debe estar libre de sales, materia orgánica, aceites o detergentes. Un chequeo simple: si el agua tiene olor, color, espuma persistente al agitarla, o sabor salado, no es apta sin tratar.
Pruebas sensoriales rápidas de campo
Antes de mojar nada en un frasco, cinco minutos con las manos ya dicen bastante.
Estas pruebas no reemplazan a las que siguen, pero son gratis, instantáneas, y con un poco de práctica dan una primera idea bastante confiable de si una tierra es arenosa, arcillosa o equilibrada.
- Vista. El color no dice todo, pero orienta: tierras muy rojizas u ocres suelen tener más arcilla (óxidos de hierro asociados a arcillas); tierras muy claras, grisáceas o con brillo de granos sueltos suelen ser más arenosas.
- Olor. Un olor fuerte a tierra húmeda, moho o materia en descomposición es señal de que hay materia orgánica de más — probablemente se mezcló algo de la capa vegetal, o la muestra no se dejó secar bien antes de guardarla.
- Tacto. Humedecé un poco de tierra y frotala entre los dedos. Si se siente áspera, suelta, sin ninguna sensación de "jabón" o suavidad, predomina la arena. Si se siente suave, algo pegajosa, como plastilina blanda o jabón mojado, hay arcilla importante.
- Mordida. Poné un poco de tierra húmeda entre los dientes delanteros y mordé suavemente. Si se siente un crujido o rechinido claro (como morder azúcar fina), hay arena. Si no cruje nada y se siente suave y untuoso, predomina limo o arcilla.
- Lavado de manos. Ensuciate las manos con tierra húmeda y lavalas con agua, sin jabón. La arena se enjuaga fácil y rápido. La arcilla es notablemente más difícil de sacar, deja una sensación resbaladiza mientras está húmeda, y al secarse deja la piel tirante — son señales directas de un contenido de arcilla alto.
- Brillo de corte. Compactá un puñado de tierra húmeda en un terrón y cortalo por la mitad con un cuchillo. Si la cara del corte queda lisa y con un brillo lustroso, hay bastante arcilla. Si queda opaca, mate, granulosa, predominan el limo y la arena.
Prueba de plasticidad: rollo, anillo y cinta
La prueba más clásica de todas — y la que más rápido separa una tierra arenosa de una arcillosa.
Rollo y anillo
Tomá tierra tamizada, humedecela hasta lograr una consistencia como plastilina (que se moldee sin pegarse demasiado a las manos ni desmoronarse). Hacé un rollo tipo "churro" de aproximadamente 1 a 1,5 cm de diámetro, doblalo por la mitad un par de veces, y por último formá un anillo cerrado del mismo grosor.
| Resultado | Qué indica |
|---|---|
| Anillo sin ninguna grieta | Buena plasticidad; si además la prueba de la cinta (ver abajo) da una cinta muy larga, puede haber arcilla en exceso |
| Grietas leves y superficiales | Plasticidad media — el equilibrio que se busca para adobe y revoque en la mayoría de los casos |
| Grietas profundas o rotura del anillo | Poca arcilla, tierra arenosa — necesita corrección con más arcilla, o directamente cambiar de banco de tierra |
Prueba de la cinta (complementaria)
Con la misma tierra húmeda, hacé un rollo más largo y aplastalo entre el pulgar y el índice formando una cinta plana de unos 5 mm de espesor, dejándola salir en el aire por el borde de la mano sin sostenerla del otro extremo. Medí qué tan larga llega a estar la cinta antes de romperse por su propio peso.
- Se rompe antes de los 2-3 cm: muy poca arcilla, suelo predominantemente arenoso o limoso.
- Llega a 5 cm o más sin romperse: buen contenido de arcilla, plástica y cohesiva.
- Supera los 10-15 cm fácilmente, muy elástica: arcilla en alta proporción — vigilar de cerca la prueba de contracción (sección siguiente), porque suele venir acompañada de fisuración fuerte.
Prueba de granulometría por sedimentación
El frasco con agua es, literalmente, la forma casera de separar los cuatro componentes y verlos por peso.
Procedimiento. Llená un frasco de vidrio transparente hasta un tercio con tierra tamizada. Completá con agua hasta cerca del borde, dejando algo de aire. Agregá una pizca de sal o un chorrito de detergente (ayuda a que las partículas de arcilla más finas no queden flotando en suspensión coloidal indefinidamente). Tapá bien y agitá con fuerza durante 1 a 2 minutos, hasta que todo quede en suspensión. Apoyá el frasco en una superficie estable y dejalo reposar sin moverlo.
Cómo se separan las capas, de abajo hacia arriba
| Capa | Tiempo de sedimentación aproximado |
|---|---|
| Grava y arena gruesa (al fondo) | segundos a 1 minuto |
| Arena fina | 1 a 5 minutos |
| Limo | de 1 a algunas horas |
| Arcilla (arriba de todo) | de 12 a 24 horas o más — puede dejar el agua turbia varios días si hay arcillas muy finas |
A medida que se van formando las capas, marcá con un marcador indeleble el nivel de cada una en el vidrio del frasco. Al final, medí con una regla la altura total de tierra sedimentada y la altura de cada capa. El porcentaje de cada componente es (altura de la capa ÷ altura total) × 100.
Prueba de contracción lineal por secado
Cuánto se encoge la tierra al secarse es, de todas las pruebas, la que mejor predice si vas a tener problemas de fisuración en obra.
Procedimiento. Armá un molde alargado de madera (por ejemplo, una canaleta de 4×4 cm de sección por 40 cm de largo, o una versión más chica de unos 10 cm como en la muestra de la infografía), aceitado o forrado con plástico para que la tierra no se pegue. Llenalo con la mezcla bien húmeda que pensás usar, enrasado, y marcá con precisión la longitud húmeda inicial en los dos extremos. Dejalo secar a la sombra — nunca al sol directo ni cerca de una fuente de calor, porque un secado brusco fisura casi cualquier tierra, incluso una buena — durante 3 a 7 días, hasta que el peso deje de cambiar de un día a otro. Medí la longitud final seca.
| Contracción | Qué indica |
|---|---|
| menor a 3% | Contracción baja — puede haber poca arcilla; revisar cohesión con la prueba de plasticidad y la de rotura antes de dar por buena esta tierra |
| 3% a 8-10% | Rango habitualmente aceptable para adobe y tapial, según la bibliografía de construcción con tierra |
| más de 10% | Contracción alta — riesgo real de fisuración; corregir agregando arena en incrementos y repitiendo la prueba (ver sección siguiente) |

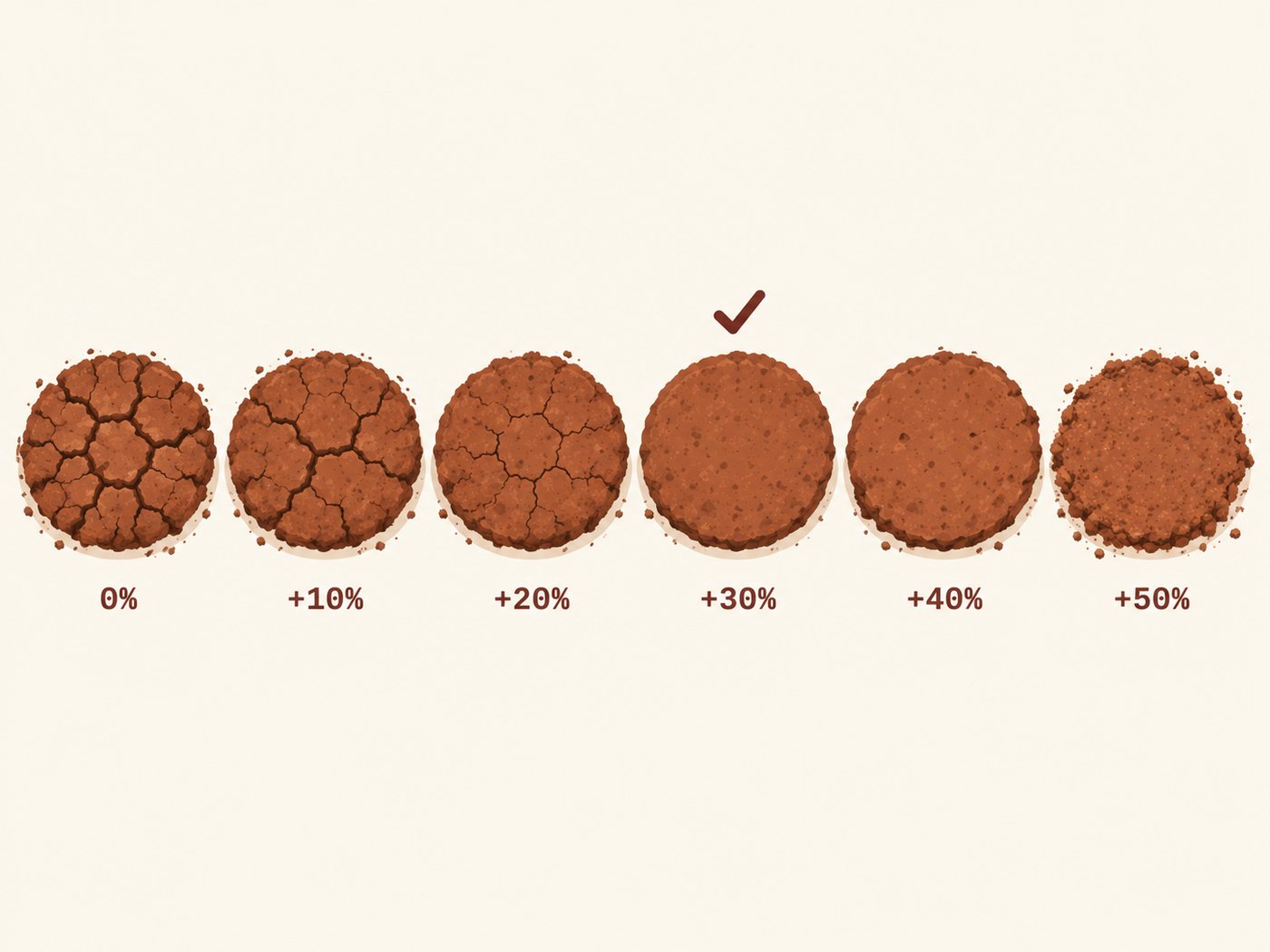

Prueba de las tortas: encontrar la proporción óptima
La prueba que convierte "hay que agregar arena" en un número concreto: cuánta arena, exactamente, para esta tierra.
Esta es, en la práctica, la prueba que define la receta final de mezcla para una tierra determinada, y complementa directamente a la de contracción. En vez de una sola muestra, se hacen varias en paralelo, cada una con una proporción distinta de arena agregada, y se comparan entre sí.
Procedimiento
- Preparás de 5 a 6 mezclas distintas, todas a partir de la misma tierra tamizada: una sin agregar nada (100% tierra tal cual), y las siguientes agregando arena en incrementos — por ejemplo +10%, +20%, +30%, +40% y +50% de arena sobre el volumen de tierra.
- Con cada mezcla, formás una torta o pastilla circular de unos 5 cm de diámetro y 1,5 a 2 cm de espesor, todas con una consistencia de trabajo similar (ni muy seca ni muy aguada).
- Marcás cada torta (con un palito o una etiqueta) para no perder de vista qué proporción de arena tiene cada una.
- Las dejás secar juntas, a la sombra, en el mismo lugar y al mismo tiempo, durante 3 a 5 días.
Cómo comparar los resultados
Mirá cada torta seca con los mismos criterios de la prueba de fisuración (sección siguiente: muchas grietas, grietas moderadas, sin grietas) y probá romper cada una con las manos o con un golpe seco para comparar resistencia. Lo que buscás es el punto de equilibrio: la mezcla con menos grietas que todavía mantiene buena resistencia al romperla. Si seguís agregando arena más allá de ese punto, vas a notar que las tortas dejan de fisurarse pero empiezan a desmoronarse solas — señal de que ya no queda arcilla suficiente para pegar tanta arena.
Prueba de fisuración y resistencia en seco
Se observan las grietas que aparecen al secar muestras de distintas mezclas y se compara su resistencia — por presión o flexión.
| Nivel de fisuración | Lectura |
|---|---|
| Muchas grietas | Mezcla muy arcillosa — corregir con más arena |
| Grietas moderadas | Mezcla aceptable para la mayoría de los usos |
| Sin grietas | Mezcla equilibrada — verificar que igual tenga buena resistencia (ver prueba de rotura) |
La prueba de resistencia en seco es simple: tomás una probeta o torta ya seca y tratás de romperla presionándola entre los dedos o flexionándola levemente. Sirve para comparar mezclas entre sí, no para obtener un valor numérico.
Esta prueba importa más de lo que parece porque se relaciona directo con la durabilidad del muro terminado y con la necesidad de un buen revoque de protección. Para revoques finos en particular, agregar fibra natural picada (paja, fibra de coco, pelo de animal) reduce la fisuración sin necesidad de agregar tanta arena — el detalle de estas mezclas de revoque está en el Manual 05.

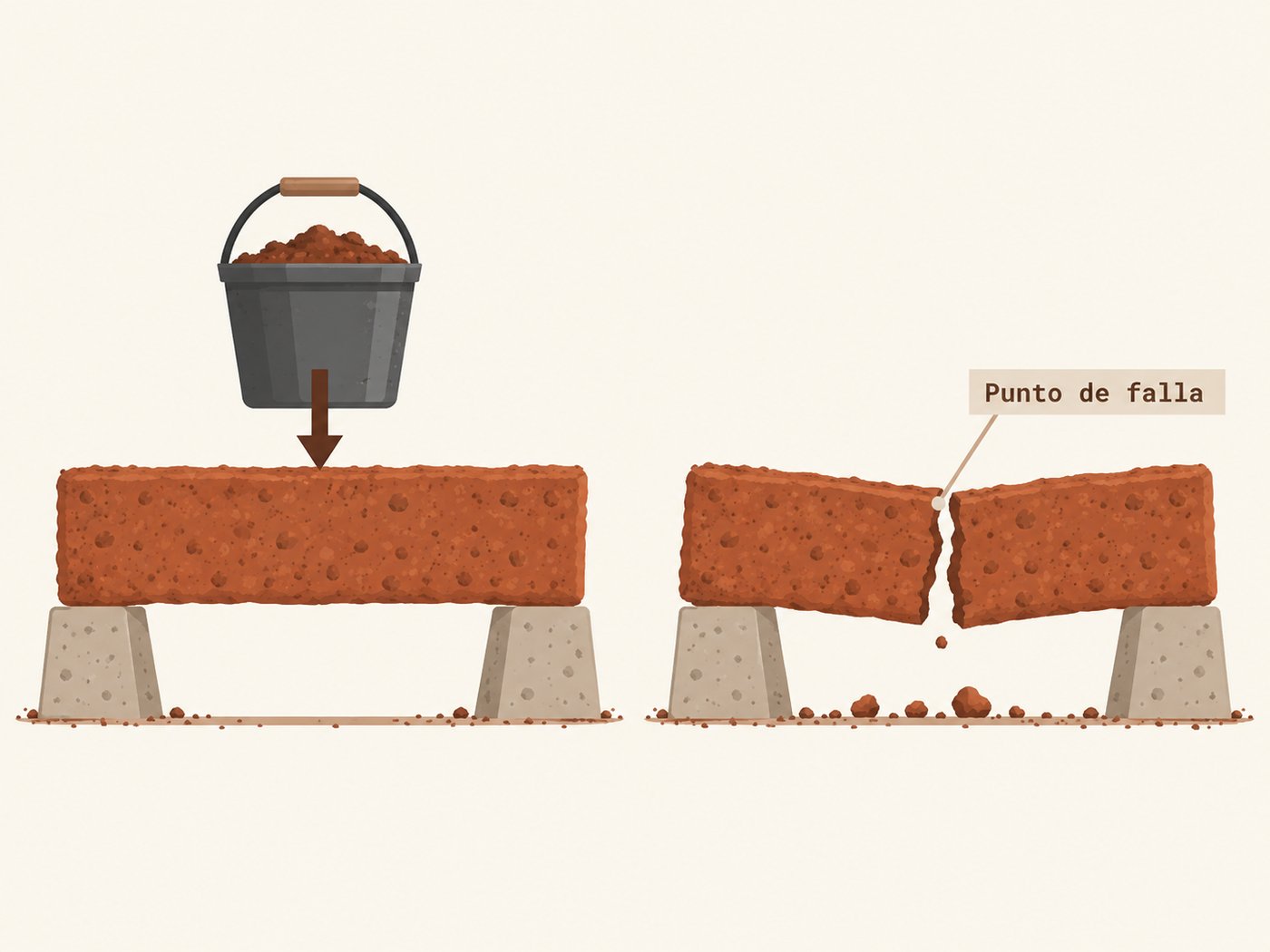

Prueba de rotura y compresión simple
Distinta de romper una torta con los dedos: acá se trata de saber, aunque sea de forma aproximada, cuánto peso soporta un adobe o una probeta ya moldeada.
Procedimiento de campo. Sobre un adobe o una probeta seca, apoyada firmemente en sus dos extremos (dejando el centro al aire, como un pequeño puente), se va apilando peso conocido en el centro — bolsas o baldes con arena o agua pesados de antemano — hasta que la pieza se rompe. Se anota aproximadamente cuánto peso soportó antes de fallar. Otra variante habitual es apoyar la pieza en el piso y aplicar presión progresiva con el pie o con un gato hidráulico rudimentario, observando cómo y a qué carga cede.

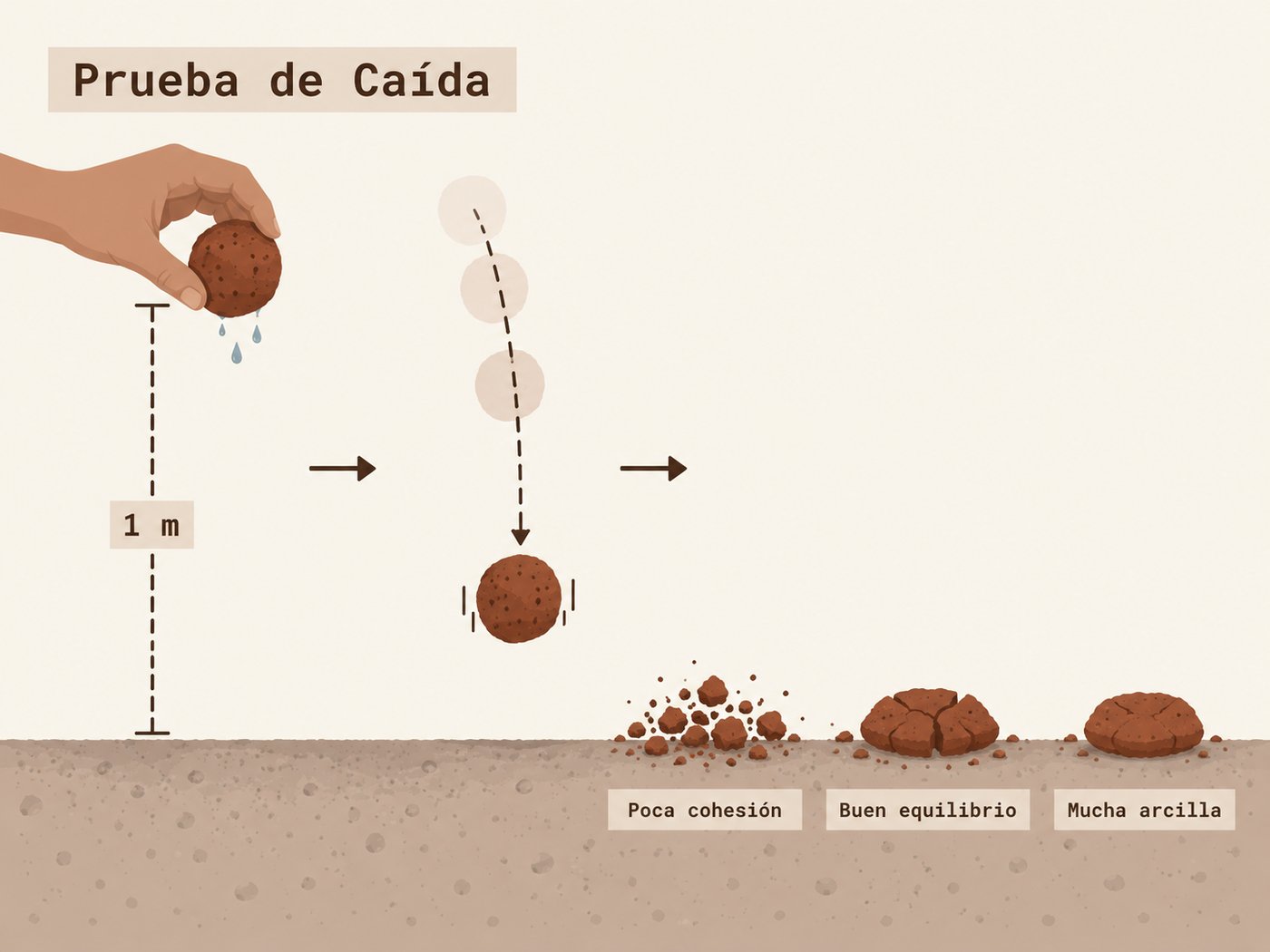

Prueba de caída
Cuando no hay tiempo de esperar que seque una torta, la prueba de caída da una primera lectura de cohesión en segundos.
Procedimiento. Formá una bola compacta de tierra húmeda, del tamaño aproximado de una pelota de golf (unos 4 a 5 cm de diámetro). Dejala caer desde una altura de 1 a 1,5 metros sobre una superficie dura y plana — una tabla, un piso de cemento.
| Cómo se rompe | Qué indica |
|---|---|
| Se desarma en muchos fragmentos pequeños | Poca cohesión — predominan arena y limo, falta arcilla |
| Se aplana y queda en pocos pedazos grandes, con algunas grietas | Buen equilibrio |
| Se aplana levemente, casi sin fisurar ni fragmentarse | Alto contenido de arcilla |
Es una prueba complementaria a la de plasticidad (sección 6), útil sobre todo para comparar rápido varias muestras de distintos puntos de un mismo terreno antes de decidir cuál mezclar en profundidad con las pruebas más lentas.
Pruebas de agua: erosión, capilaridad, absorción
Especialmente importantes para muros, revoques y cimentaciones en climas húmedos o con lluvias frecuentes — como Samaná.
A. Erosión por agua
Se coloca una muestra (torta o probeta) inclinada y se le aplican gotas o un chorro suave de agua desde cierta altura, observando cuánta tierra se erosiona y a qué velocidad. Conviene repetir esta prueba con la mezcla final de revoque, no solo con la tierra cruda, porque un buen revoque exterior necesita resistir la lluvia directa sin desprenderse.
B. Capilaridad
Se apoya la muestra en agua poco profunda (que le moje solo la base) y se observa cuánto y qué tan rápido asciende la humedad por el cuerpo de la pieza. Esta prueba es la que justifica técnicamente por qué todo muro de tierra necesita un sobrecimiento o zócalo (de piedra, hormigón u otro material impermeable) que corte el ascenso capilar antes de que llegue a la tierra cruda — el detalle de esa unión crítica está en el Manual 05 y en el Manual 07.
C. Absorción de agua (pesaje)
Se pesa la muestra seca (peso seco, Ps), se sumerge total o parcialmente por un tiempo determinado, y se vuelve a pesar (peso húmedo, Ph). La diferencia indica cuánta agua absorbe la mezcla — cuanto menor la absorción, mejor comportamiento frente a la humedad.
D. Inmersión prolongada (prueba adicional)
Una variante más exigente: sumergir una torta completa en agua durante 1 a 2 horas y observar si mantiene su forma o se desintegra. Una mezcla que se disuelve o se derrumba en agua sin protección probablemente necesite estabilización (cal, o una pequeña proporción de cemento) o, más simple y más barato, un buen alero y un zócalo que eviten que el agua la toque directamente — la solución de diseño casi siempre es preferible a la estabilización química.

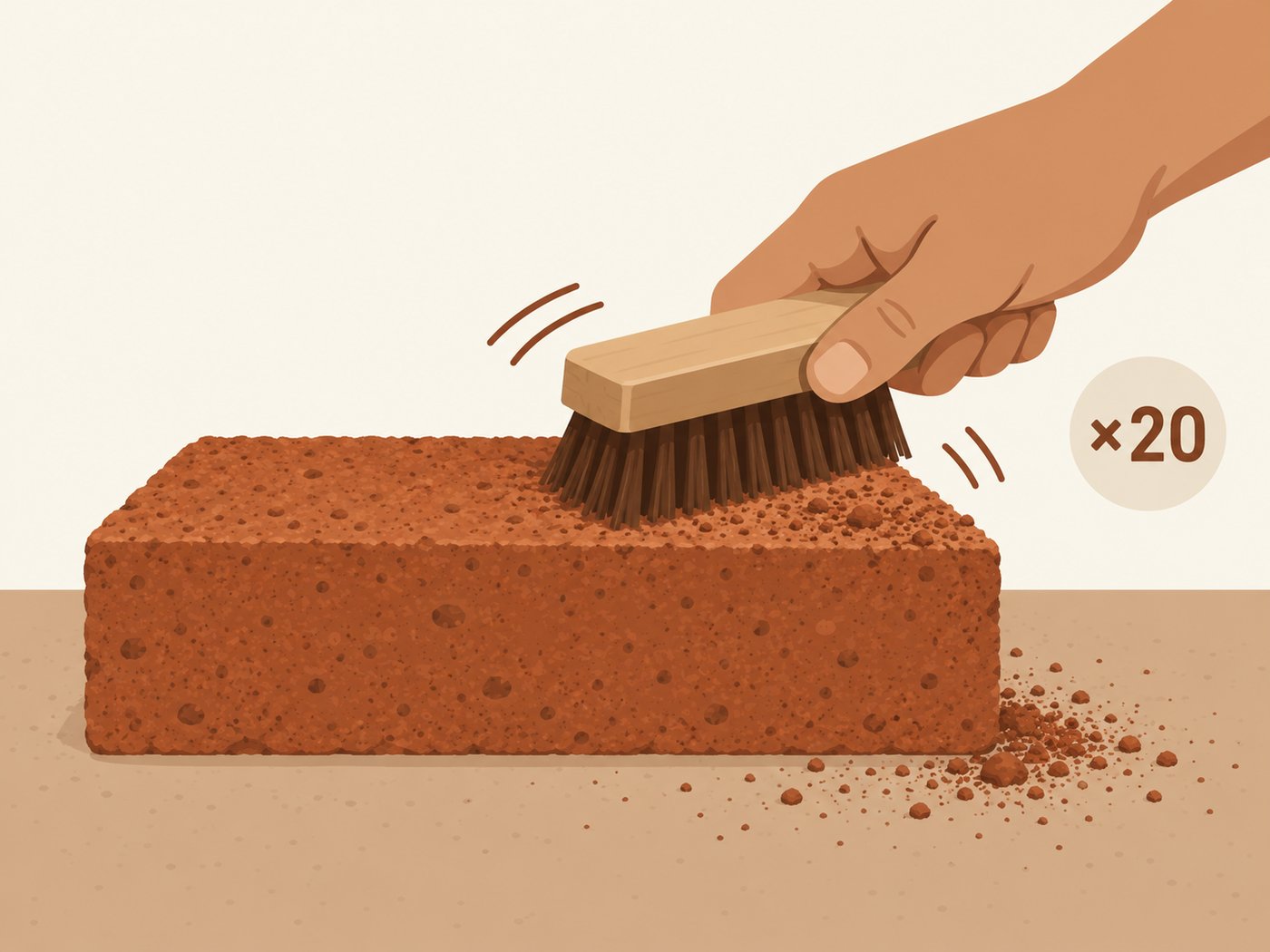

Prueba de abrasión
La prueba que casi nunca se hace, y la que mejor explica por qué un revoque bonito recién hecho empieza a "harinear" al año.
Procedimiento. Sobre una muestra seca (torta o probeta), frotá con un cepillo de cerdas duras o un paño áspero un número fijo de pasadas (por ejemplo, 20) con una presión constante y pareja. Observá — o pesá antes y después, para mayor precisión — cuánto material se desprende.
Es crítica para revoques exteriores expuestos a viento, lluvia y roce (zócalos bajos, zonas de paso frecuente, superficies a la altura de la mano). Una mezcla que se desgasta mucho al frotarla, aunque haya pasado bien la prueba de fisuración, va a tener mala durabilidad superficial en obra. La corrección más efectiva no es agregar más arcilla (que empeoraría la fisuración) sino incorporar fibra natural picada, que retiene mejor la superficie sin aumentar la contracción.
Anexo: pruebas para barro cocido
Importante para hornos, cocinas y piezas sometidas a fuego — no aplica a muros de tierra cruda.
| Prueba | Qué evalúa |
|---|---|
| Contracción por cocción | Se mide la diferencia de tamaño antes y después de la cocción. La mezcla debe tener una contracción controlada para evitar deformaciones o roturas. |
| Absorción de agua | Se pesa la pieza seca y luego de un período de inmersión. Una baja absorción indica mayor densidad y mejor cocción. |
| Choque térmico / resistencia al calor | Se calienta la pieza y se enfría bruscamente (con agua o al aire). Se observa si aparecen grietas o si resiste los cambios de temperatura. |
| Chamote, arena o ladrillo molido como agregado refractario | La adición de chamote (tierra cocida molida), arena o ladrillo triturado mejora la resistencia al calor, reduce la contracción y evita grietas en piezas sometidas a altas temperaturas. |
Estas pruebas son clave cuando la mezcla se va a usar en hornos, cocinas de barro y zonas de alta temperatura. El diseño completo de hornos y estufas de barro —incluida la lógica del triángulo del fuego y las estufas rocket— está desarrollado en el Manual 03.
Qué prueba hacer según lo que vas a construir
No todas las pruebas son igual de necesarias para todo — esta tabla ayuda a priorizar.
| Vas a construir | Pruebas imprescindibles | Pruebas recomendadas |
|---|---|---|
| Adobe | Plasticidad, granulometría, contracción, tortas, fisuración/resistencia | Rotura/compresión, absorción, abrasión |
| Tapial | Plasticidad, contracción, tortas | Granulometría, caída, agua |
| Bahareque / relleno | Plasticidad, fisuración | Contracción, caída |
| Revoque grueso | Plasticidad, contracción, fisuración | Tortas, erosión |
| Revoque fino / terminación | Fisuración, abrasión, erosión | Tortas (para ajustar fibra y arena) |
| Piezas para horno (barro cocido) | Ver anexo: contracción por cocción, choque térmico | Absorción de agua |
De la prueba a la mezcla: qué usar en cada parte de la obra
Ninguna obra usa una sola mezcla — y decidir cuál va en cada parte depende tanto de las pruebas como de lo que tenés a mano y lo que te sale caro comprar.
Segunda ronda: afinar sobre lo que ya funcionó
Cuando una tierra aprueba la primera ronda de pruebas (secciones anteriores), todavía no tenés una receta de obra — tenés una tierra que sirve. El paso siguiente es una segunda ronda, más puntual: repetir la prueba de las tortas (sección 9) alrededor de la proporción que ganó, pero ahora variando otra cosa a la vez — distinto tipo o cantidad de fibra (paja, aserrín, fibra de coco), otra fuente de arena si tenés más de una disponible, una pequeña proporción de cal si la prueba de agua o abrasión mostró debilidad. Cada variación se evalúa con las mismas pruebas que ya conocés (fisuración, rotura, abrasión, agua), pero pensando en el uso final, no en la tierra en abstracto — la pregunta deja de ser "¿esta tierra sirve?" y pasa a ser "¿esta mezcla sirve para lo que la voy a usar?".
Una mezcla distinta para cada capa de la obra
Cada parte de una construcción de tierra le pide algo distinto a la mezcla, y exigirle a todas lo mismo es, casi siempre, un desperdicio de material bueno donde no hace falta.
| Uso | Qué le exige más | Dónde conviene priorizar el material bueno o comprado |
|---|---|---|
| Relleno de muros (bahareque, cámara de tapial, aislamiento) | Volumen y algo de cohesión — no necesita resistencia superficial ni buen aspecto | Baja prioridad — es donde más rinde usar material fibroso u orgánico grueso: paja larga, aserrín, cascarilla de arroz o de coco, incluso una tierra que no pasaría la prueba para un revoque |
| Fraguacho / nivelación (contrapiso, base de piso, primer emparejado) | Algo más de cuerpo y resistencia a compresión que el relleno, todavía sin necesidad de terminación fina | Prioridad media — mezcla intermedia, tierra con algo de arena o grava fina y fibra corta |
| Revoque grueso (primera mano, empareja el muro) | Buena adherencia y resistencia a la fisuración (pesan las pruebas de tortas y fisuración) | Prioridad media-alta — si hay que comprar arena, esta es la primera capa donde se justifica |
| Revoque fino / terminación | Abrasión y erosión — es la cara expuesta al roce, la lluvia y el sol | Prioridad alta — acá se prioriza la arena más limpia y fina, y la fibra corta, aunque haya que comprarlas |
| Acabados (última mano, sellador, pintura de tierra o cal) | Exigencia estética y de protección superficial máxima | Prioridad máxima pero en poca cantidad — se usa el mejor material disponible, en la menor cantidad posible |
Cuando falta arena o arcilla, y comprar sale caro
Es la situación más común en un terreno rural: ni la tierra del lugar tiene buena arcilla, ni hay arena cerca, y traerla de otro lado cuesta. La salida no es resignar calidad en toda la obra por igual — es concentrar el material escaso donde ninguna otra cosa cumple su función igual de bien, y resolver el resto con lo que sobra.
Esta decisión se toma después de la segunda ronda de pruebas, no antes de la primera — primero se confirma con pruebas reales que la mezcla de relleno con más fibra y menos arcilla o arena sigue siendo aceptable para lo que tiene que hacer.
Qué hacemos con esto en Samaná
Esto es lo primero que hacemos en cualquier terreno nuevo, antes de dibujar una sola pared.
Como con el resto de nuestra serie de manuales técnicos, este documento es una guía de campo, no un ensayo de laboratorio certificado. Sirve para llegar a la primera decisión informada sobre un terreno: si la tierra sirve tal cual, qué corrección necesita, y con qué técnica constructiva conviene seguir — pero un proyecto real, con sus cargas, su clima y su presupuesto, sigue necesitando ese paso siguiente cuando corresponde.
En Somos Barro RD hacemos exactamente estas pruebas en cada terreno nuevo antes de definir la mezcla y la técnica de un proyecto, y acompañamos a quien quiera aprender a hacerlas por su cuenta en sus propios talleres y obra.
